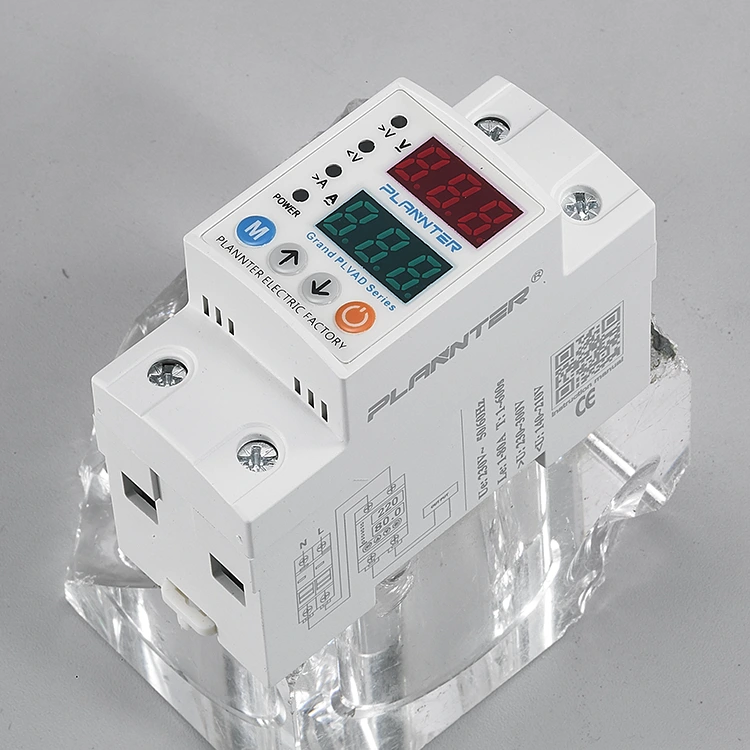

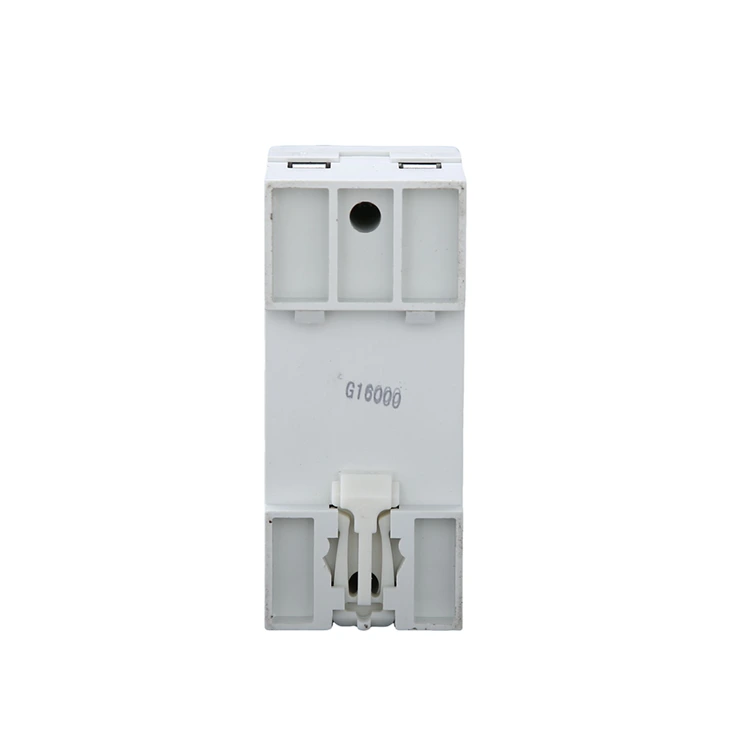

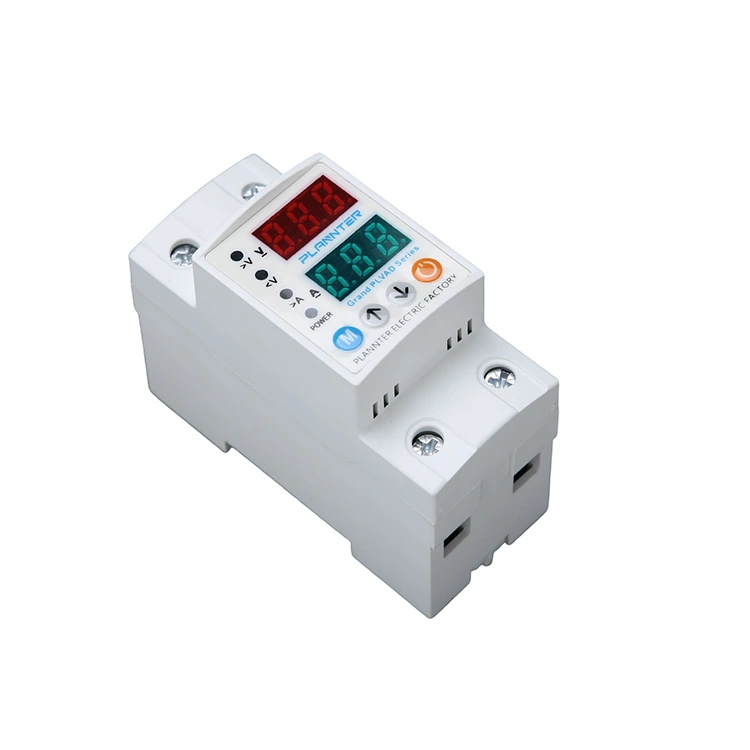

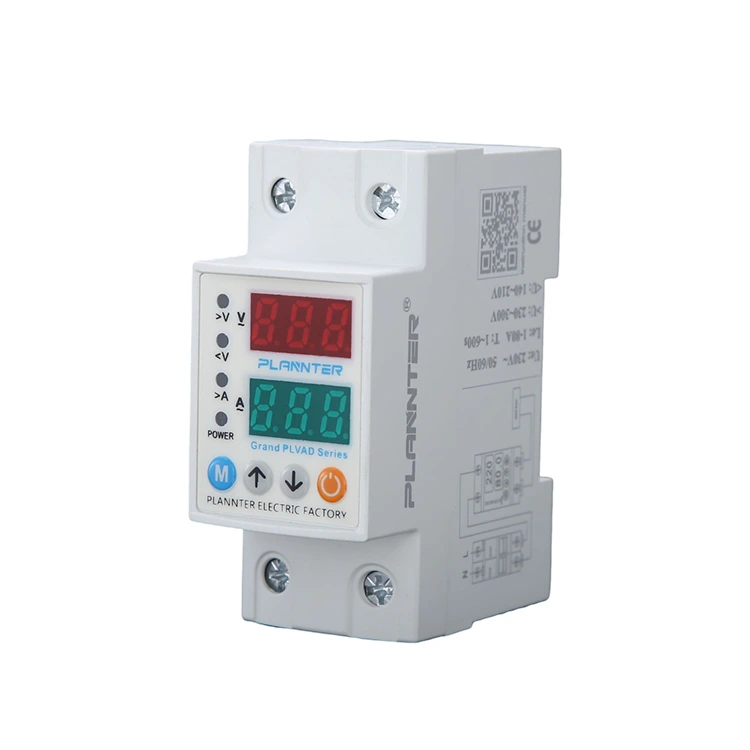

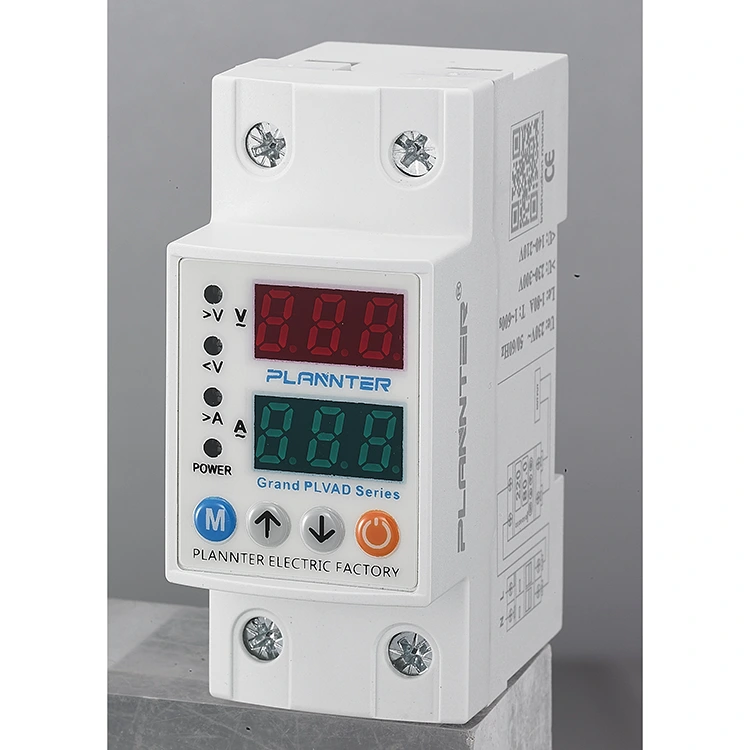

40A 63A ကျော်နှင့်အောက် ကာကွယ်မှု

Pugao 40A 63A ကျော်နှင့်အောက် ကာကွယ်မှုလျှပ်စီးကြောင်းများ မတည်ငြိမ်ခြင်းမှ ဆားကစ်များနှင့် ချိတ်ဆက်ထားသော ဆက်စပ်ပစ္စည်းများကို ကာကွယ်ရန် အထူးပြုလျှပ်စစ်ဘေးကင်းရေး ကိရိယာတစ်ခုဖြစ်သည်။ စံ 220VAC/230VAC စနစ်များ (50/60Hz) အတွက် အဆင့်သတ်မှတ်ထားသော ဤရထားလမ်းတပ်ဆင်ထားသော ယူနစ်သည် လိုင်းဗို့အားကို စဉ်ဆက်မပြတ် စောင့်ကြည့်နေပါသည်။

ဗို့အားအဆင့်များသည် ဘေးကင်းသောအဆင့်များ (ဗို့အားလွန်သည်) သို့မဟုတ် အလွန်နိမ့်ကျသွားသည် (ဗို့အားအောက်)၊ မော်တာများ၊ ဆားကစ်ဘုတ်များနှင့် ဝိုင်ယာကြိုးများ ပျက်စီးခြင်းမှ ကာကွယ်သည့်အခါ ပါဝါထောက်ပံ့မှုကို အလိုအလျောက်ဖြတ်တောက်ပေးပါသည်။ အပူချိန် -20°C မှ +55°C အတွင်း လည်ပတ်နိုင်သော ခိုင်ခံ့သော ဒီဇိုင်းဖြင့်၊ ကွဲပြားသော ပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို အာမခံပါသည်။

လည်ပတ်မူသဘောတရား

40A 63A ကျော်နှင့်အောက် ကာကွယ်မှု ၏ လည်ပတ်မှုနိယာမသည် အမှန်တကယ် ဗို့အားဒေတာကို စောင့်ကြည့်ခြင်း ဖြစ်သည်။ ဥပမာအားဖြင့်၊ ၎င်းတွင် အာရုံခံကိရိယာများ၊ ထိန်းချုပ်ယူနစ်များ၊ relay များနှင့် အခြားအခြေအနေများ ပါဝင်ပါသည်။

အာရုံခံကိရိယာ- ဗို့အားအဆင့်ကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်သည်။ ဗို့အားသည် ကျွန်ုပ်တို့၏ကြိုတင်သတ်မှတ်သတ်မှတ်မှတ်တိုင်ထက် ကျော်လွန်နေပါက သို့မဟုတ် ကျဆင်းသွားပါက၊ အာရုံခံကိရိယာသည် ထိန်းချုပ်ယူနစ်သို့ အချက်ပြမှုတစ်ခု ပေးပို့ပြီး လုပ်ငန်းစဉ်ကို လုပ်ဆောင်ရန် ကျွန်ုပ်တို့အား လှုံ့ဆော်ပေးပါသည်။

ထိန်းချုပ်မှုယူနစ်- အာရုံခံကိရိယာမှ အချက်ပြမှုများကို လက်ခံနိုင်ပြီး ဗို့အား ပုံမှန်မဟုတ်ခြင်းရှိမရှိ ဆုံးဖြတ်ပေးမည်ဖြစ်သည်။ ဗို့အား မြင့်မားလွန်းခြင်း သို့မဟုတ် နိမ့်လွန်းသည်ဟု အသိအမှတ်ပြုပါက ထိန်းချုပ်ယူနစ်သည် အကာအကွယ်အစီအမံများကို အသက်သွင်းမည်ဖြစ်သည်။

Relay- ထိန်းချုပ်မှုယူနစ်မှ အမိန့်ပေးသောအခါ၊ စက်အား ပျက်စီးခြင်းမှကာကွယ်ရန်နှင့် မီးမလောင်စေရန်အတွက် relay သည် ဆားကစ်ကို လျင်မြန်စွာဖွင့်ပါမည်။

ပစ္စည်းကာကွယ်ရေး

ထိလွယ်ရှလွယ် စက်ယန္တရားများ မှန်ကန်စွာ လုပ်ဆောင်နိုင်ရန် တည်ငြိမ်သော ပါဝါ လိုအပ်သည်။ ဟိ40A 63A ကျော်နှင့်အောက် ကာကွယ်မှုကာကွယ်ရန်အတွက် တွင်ကျယ်စွာအသုံးပြုသည်-

• ဆေးဘက်ဆိုင်ရာ ပစ္စည်း-ပါဝါပေါက်ခြင်းကြောင့် အရေးကြီးသော ရောဂါရှာဖွေရေးကိရိယာများ မပျက်စီးကြောင်း သေချာပါစေ။
• တူရိယာတသမတ်တည်းဗို့အားအပေါ်မှီခိုသောထိန်းချုပ်မှုစနစ်များနှင့်အာရုံခံကိရိယာများ၏တိကျမှုကိုထိန်းသိမ်းခြင်း။

စက်မှု/လုပ်ငန်းသုံး ဝန်ထုပ်ဝန်ပိုးများ

ပိုမိုလေးလံသောအပလီကေးရှင်းများအတွက်၊ စက်သည် သိသာထင်ရှားသောလျှပ်စစ်ဝန်များကိုကိုင်တွယ်ရန် မြင့်မားသောလက်ရှိအဆင့်သတ်မှတ်ချက်များကိုပေးသည်-

• 40A အဆင့်သတ်မှတ်ချက်-ပုံမှန်လုပ်ငန်းသုံး မီးအလင်းရောင်ဆားကစ်များနှင့် သေးငယ်သော ရုံးသုံးပစ္စည်းများ တပ်ဆင်မှုအတွက် သင့်လျော်သည်။
• 63A အဆင့်သတ်မှတ်ချက်-စက်မှုဖြန့်ဖြူးရေးဘုတ်များ၊ လေးလံသောမော်တာများနှင့် ပင်မပါဝါအစာများကို လက်ရှိစွမ်းဆောင်ရည်ပိုမိုလိုအပ်သောနေရာတွင် စံပြဖြစ်သည်။

ကာကွယ်မှုအမျိုးအစားနှင့် ယန္တရား

ဟိ40A 63A ကျော်နှင့်အောက် ကာကွယ်မှုပါဝါဘေးကင်းမှုကို စီမံခန့်ခွဲရန် အာရုံခံကိရိယာများနှင့် ထပ်လောင်းများပါရှိသော စမတ်ထိန်းချုပ်မှုစနစ်ကို အသုံးပြုသည်-

• ဗို့အားလွန်ခြင်းကို ကာကွယ်ခြင်း-ဗို့အားရုတ်တရက်မြင့်တက်လာခြင်း (ဥပမာ၊ ကြားနေလိုင်းပြတ်တောက်ခြင်း) ကို စစ်ဆေးပြီး မီးဘေးအန္တရာယ်နှင့် လျှပ်ကာအိုမင်းခြင်းတို့ကို ကာကွယ်ရန် ဓာတ်အားဖြတ်တောက်ပေးပါသည်။
• ဗို့အားအောက်ကာကွယ်မှု-မော်တာများ အပူလွန်ကဲစေပြီး ကုပ်ကုပ်ဖြစ်စေနိုင်သော ဗို့အားကျဆင်းမှုကို ခွဲခြားသတ်မှတ်ကာ ဝန်အားအဆက်ပြတ်ခြင်းမှ ကာကွယ်ရန်။
• အလိုအလျောက် ပြန်လည်ရယူခြင်း-ဗို့အားသည် တည်ငြိမ်သော အကွာအဝေးသို့ ပြန်သွားသည်နှင့် တပြိုင်နက်၊ ယူနစ်သည် ဆားကစ်အား အလိုအလျောက် ပြန်လည်ပိတ်နိုင်ပြီး လူကိုယ်တိုင် ဝင်ရောက်စွက်ဖက်မှု လိုအပ်မှုကို လျှော့ချကာ စဉ်ဆက်မပြတ် လည်ပတ်မှုကို သေချာစေသည်။

အားသာချက်များ

အချိန်နှင့်တပြေးညီ ဗို့အားစောင့်ကြည့်ခြင်းနှင့် အမြန်ပြတ်တောက်ခြင်း- 40A 63A Over and Under Protector သည် ဗို့အားမြင့် သို့မဟုတ် ဗို့အားအောက်ကဲ့သို့ သတ်မှတ်အဆင့်ထက်ကျော်လွန်ပြီး ဗို့အားကို တွေ့ရှိပါက 40A 63A Over and Under Protector သည် လိုင်းဗို့အားကို နေ့စဉ် စဉ်ဆက်မပြတ် စောင့်ကြည့်နေမည်ဖြစ်ပြီး ဗို့အားမြင့်ခြင်း သို့မဟုတ် ဗို့အားနိမ့်ခြင်းကြောင့် အကာအကွယ်သည် ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်မည်ဖြစ်သည်။

လျှပ်စစ်ပစ္စည်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပါ- ရေရှည်တွင် တည်ငြိမ်သော ဗို့အားပတ်ဝန်းကျင်ဖြစ်ပါက ပျက်စီးခြင်းနှင့် အိုမင်းခြင်းများကြောင့် ဖြစ်ပေါ်လာသော ဗို့အားရှော့ကြောင့် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများကို လျှော့ချပေးမည်ဖြစ်ပြီး ပါဝါထောက်ပံ့မှုကို တည်ငြိမ်စေပြီး အတက်အကျများကို လျှော့ချနိုင်ပြီး အလုံးစုံစက်ပစ္စည်း၏သက်တမ်းကို သက်တမ်းတိုးစေမည်ဖြစ်သည်။

စက်ပစ္စည်းများကိုကာကွယ်ပါ- ကွန်ပျူတာများ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ ကိရိယာတန်ဆာပလာများနှင့် ထိန်းချုပ်မှုစနစ်များကဲ့သို့သော ဗို့အားတိကျမှုမြင့်မားရန်လိုအပ်သည်။ ပုံမှန်မဟုတ်သောဗို့အားကိုတွေ့ရှိပါက စက်ပစ္စည်းဒေတာဆုံးရှုံးမှုကိုရှောင်ရှားရန် ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်မည်ဖြစ်သည်။

မြင့်မားသောဘေးကင်းမှုနှင့်ကာကွယ်မှုစွမ်းဆောင်ရည်- ဗို့အားရုတ်တရက်မြင့်တက်လာခြင်းသည် ဝါယာကြိုးအပူလွန်ကဲခြင်း၊ ဝါယာရှော့ သို့မဟုတ် မီးလောင်ကျွမ်းခြင်းသို့ ဦးတည်သွားသောအခါ၊ 40A 63A သည် ဗို့အားလွန်နေသည့်အချိန်တွင် ပါဝါထောက်ပံ့မှုကို အချိန်နှင့်တစ်ပြေးညီဖြတ်တောက်ပြီး လျှပ်စစ်မီးလောင်ကျွမ်းမှုအန္တရာယ်ကို လျော့နည်းစေပြီး လျှပ်စစ်အန္တရာယ်ကို ပိုမိုကောင်းမွန်စေသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ဗို့အားကန့်သတ်ချက်များကို မည်သို့ချိန်ညှိရမည်နည်း။

ယူနစ်တွင် ချိန်ညှိနိုင်သော ဆက်တင်များပါရှိပြီး၊ သင့်အား ချိတ်ဆက်ထားသော စက်ပစ္စည်းများ၏ သီးခြားလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဗို့အားနှင့် အောက်ဗို့အား သတ်မှတ်ချက်များကို ချိန်ညှိနိုင်စေမည်ဖြစ်သည်။

"အလိုအလျောက် ပြန်လည်ရယူခြင်း" အင်္ဂါရပ်ကား အဘယ်နည်း။

ချို့ယွင်းချက်ကို ရှင်းပြီး ဗို့အားသည် ဘေးကင်းသော အကွာအဝေးသို့ ပြန်သွားပြီးနောက်၊ 40A 63A နှင့် အောက်ကာကွယ်မှုတို့သည် အလိုအလျောက် ပါဝါပြန်လည်ရရှိစေပြီး လူကိုယ်တိုင် ပြန်လည်သတ်မှတ်ရန် လိုအပ်မှုကို လျှော့ချကာ ဆက်တိုက်လုပ်ဆောင်မှုကို သေချာစေသည်။

40A နှင့် 63A အကြားကွာခြားချက်ကဘာလဲ။

၎င်းသည် အဆင့်သတ်မှတ်ထားသော လက်ရှိစွမ်းဆောင်ရည်ကို ရည်ညွှန်းသည်။ 63A မော်ဒယ်သည် 40A မော်ဒယ်ထက် ပိုမိုမြင့်မားသော လျှပ်စစ်ဝန်အား (အပိုပစ္စည်းများ) ကိုင်တွယ်နိုင်သည်။ သင်၏စုစုပေါင်းချိတ်ဆက်ထားသောဝန်ကိုအခြေခံ၍ ရွေးချယ်ပါ။

၎င်းသည် မိုးကြိုးပစ်ခြင်းမှ ကာကွယ်နိုင်ပါသလား။

ဤစက်ပစ္စည်းသည် ဗို့အားလွန်/အောက် အကာအကွယ်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ တိုက်ရိုက်မိုးကြိုးပစ်ခြင်းမှ ပြီးပြည့်စုံသော ဘေးကင်းလုံခြုံရေးအတွက်၊ အထူးသီးသန့် Surge Protective Device (SPD) နှင့်တွဲဖက်ကာ ဤအကာအကွယ်ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။

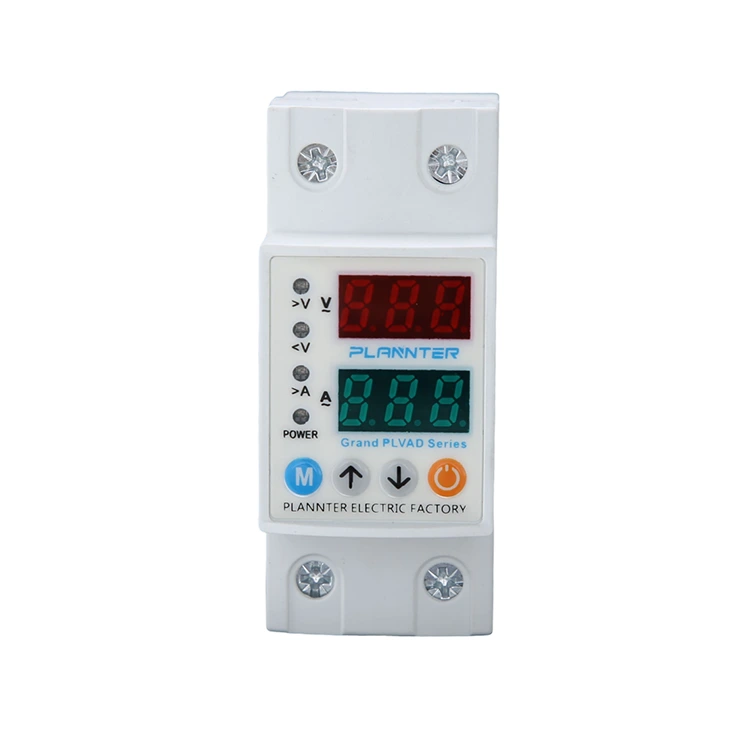

ရုပ်ထွက်နှင့် ခလုတ်များ

1 - SET ခလုတ်- လက်ရှိ Over-current တန်ဖိုးများနှင့် မြင့်မားသော/နိမ့်သော ဗို့အား ဆက်တင်တန်ဖိုးများနှင့် အမှားအယွင်းများကို ဆက်တင်/ပြောင်းလဲပြီးနောက် သိမ်းဆည်းရန် ဤခလုတ်ကို အသုံးပြုပါသည်။

အချိန်စောင့်ပါ။

2 - UP ခလုတ်- လိုအပ်သောတန်ဖိုးကို တိုးပါ။

3 - Down Button- လိုအပ်သောတန်ဖိုးကို လျှော့ချပါ။

4 - Manual On/Off Button- စက်ပစ္စည်းအထွက်ကို ကိုယ်တိုင်ဖွင့် သို့မဟုတ် ပိတ်ရန် အသုံးပြုသည်။ အထွက်အား ပိတ်ထားသောအခါ၊ မျက်နှာပြင်သည် “OFF” ကို ပြသမည်ဖြစ်ပြီး၊ စက်သည် အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်းကို လုပ်ဆောင်နိုင်မည် မဟုတ်ပါ။ စက်ပစ္စည်းကို ပြန်လည်အသက်သွင်းပြီး ပုံမှန်လည်ပတ်မှုကို ပြန်လည်လုပ်ဆောင်ရန် ခလုတ်ကို ထပ်မံနှိပ်ပါ (လက်ရှိ အမှားအယွင်းမရှိဟု ဖော်ပြထားသည်)။

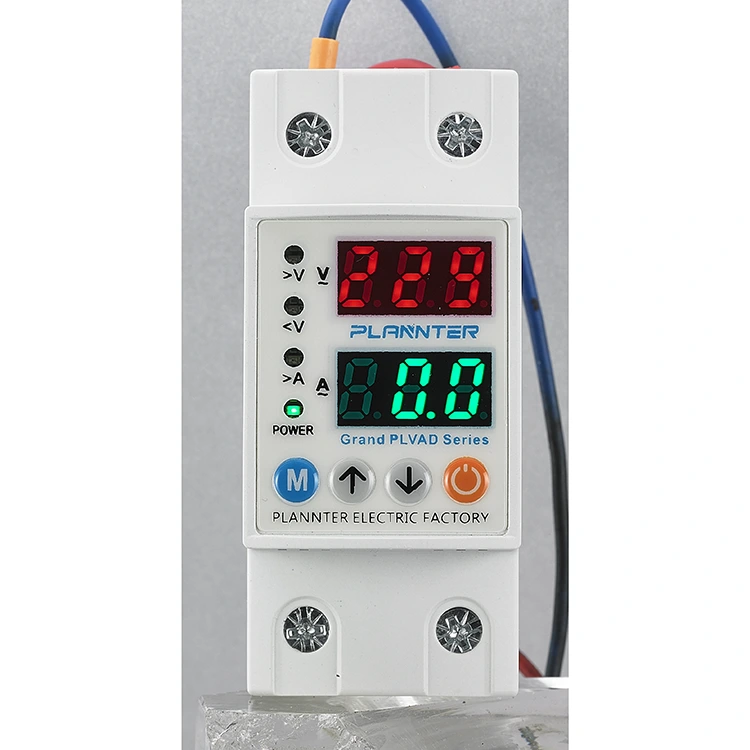

5 - လက်ရှိပြသမှု

1st Display Group- ပုံမှန်လုပ်ဆောင်မှုအောက်တွင်၊ ဤမျက်နှာပြင်သည် input (mains) ဗို့အားတန်ဖိုးကိုပြသသည်။ အမှားအယွင်းမရှိသည့်အခါ စခရင်သည် တောက်လျှောက်လင်းနေပြီး ဗို့အားမြင့်မှု သို့မဟုတ် ဗို့အားနိမ့် အမှားအယွင်းဖြစ်ပေါ်ပါက အလင်းပြမည်ဖြစ်သည်။ ပရိုဂရမ်ရေးဆွဲနေစဉ်အတွင်း၊ ဖန်သားပြင်သည် overcurrent၊ high/low voltage thresholds၊ fault delay နှင့် reset နှောင့်နှေးချိန်များကဲ့သို့သော သက်ဆိုင်ရာ parameter တန်ဖိုးများကို ဖော်ပြသည်။

6 - ဗို့အားပြသမှု

2nd Display Group- ပုံမှန်လုပ်ဆောင်မှုအတွင်း၊ ဤအပိုင်းသည် လက်ရှိတန်ဖိုးကို ပြသသည်။ စနစ် ပုံမှန်အတိုင်း လုပ်ဆောင်နေပြီး လက်ရှိ over-current ချို့ယွင်းမှုဖြစ်သည့်အခါ စခရင်သည် တောက်လျှောက်လင်းနေပါသည်။ ပရိုဂရမ်ရေးဆွဲခြင်းလုပ်ငန်းစဉ်အတွင်း၊ ၎င်းသည် သက်ဆိုင်ရာပရိုဂရမ်ဘောင်၏ ဂဏန်းတန်ဖိုးကို ပြသသည်။

7 - LED အညွှန်းများ

A>- လက်ရှိ ထက်လွန်နေသည့် ချို့ယွင်းချက်ကို တွေ့ရှိသောအခါ အလင်းပေးသည်။

V>- မြင့်မားသော ဗို့အားပြတ်တောက်မှု ဖြစ်ပေါ်သည့်အခါ အလင်းပေးသည်။

V<: ဗို့အားနိမ့် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါ အလင်းပေးသည်။

Out- စက်သည် အထွက် လုပ်ဆောင်ချက် စတင်သောအခါ မီးလင်းသည်။

ချိတ်ဆက်မှု ပုံကြမ်း

ပင်မများမှ ကြားနေနှင့် အဆင့်ဝါယာကြိုးများကို စက်ပစ္စည်းပေါ်ရှိ “Input” အဖြစ် အမှတ်အသားပြုထားသည့် "N" နှင့် "L" terminals များသို့ ချိတ်ဆက်သင့်သည်။

ဗို့အားများလွန်ခြင်း သို့မဟုတ် အောက်လျှပ်စီးကြောင်းများမှ ကာကွယ်ရန် ရည်ရွယ်ထားသော စက်ပစ္စည်းများ၏ ကြားနေနှင့် အဆင့်ဝါယာကြိုးများကို စက်ပစ္စည်း၏ "Output" အပိုင်းအောက်ရှိ "N" နှင့် "L" terminals များနှင့် ချိတ်ဆက်သင့်သည်။

အတိုင်းအတာများ
