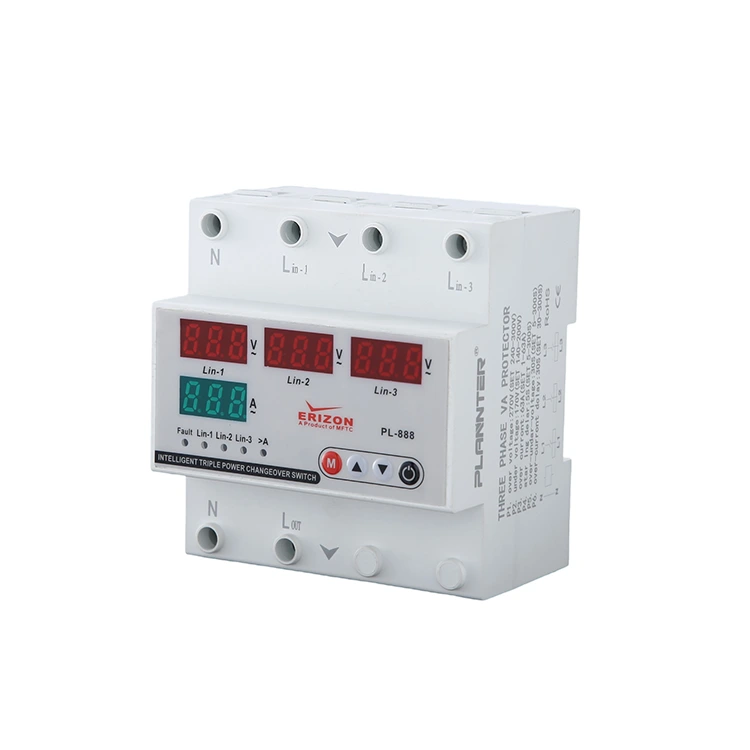

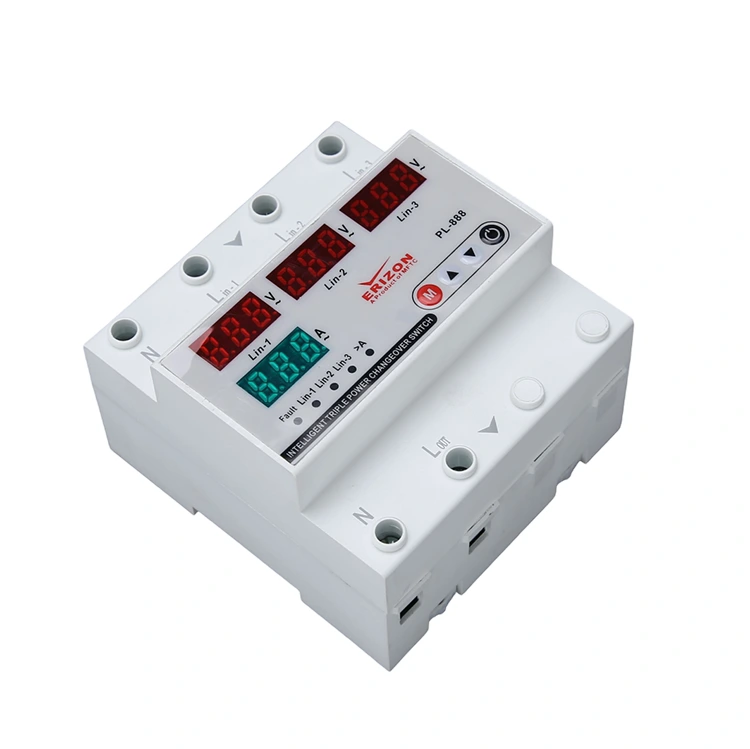

3 Phase Four-Display Voltage Protector

ဤ 3 Phase Four-Display Voltage Protector တွင် ဗို့အားလွန်ခြင်း၊ ဗို့အားအောက်၊ Over-Current တို့ပါရှိသည်။ အထူးတိုင်းတာခြင်း ချစ်ပ်ကို အသုံးပြုခြင်းသည် ပါဝါနှင့် စွမ်းအင်သုံးစွဲမှုကဲ့သို့သော လျှပ်စစ်ဆိုင်ရာ အတိုင်းအတာအမှားအယွင်းများ ±1% အတွင်းဖြစ်ကြောင်း သေချာစေသည်။ အချိန်နှင့်တစ်ပြေးညီ စောင့်ကြည့်ခြင်း၊ လက်ရှိနှင့် ဗို့အားတန်ဖိုးများအတွက် မျက်နှာပြင်နှစ်ခု LCD မျက်နှာပြင် တပ်ဆင်ထားပါသည်။ ၎င်းသည် မတူညီသောအခြေအနေများ၏ လျှောက်လွှာလိုအပ်ချက်များကို ပြည့်မီရန် overvoltage/undervoltage threshold၊ overcurrent value နှင့် action delay time တို့ကိုလည်း စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

အားသာချက်များ

1. လျှပ်စစ်ပစ္စည်းများကို ကာကွယ်ပြီး လျှပ်စစ်ပစ္စည်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တာရှည်ခံပါ- ရေခဲသေတ္တာ၊ လေအေးပေးစက်၊ ရုပ်မြင်သံကြား၊ ကွန်ပျူတာ အစရှိသည့် ခေတ်မီအိမ်သုံးပစ္စည်းများ။ ဆားကစ်ဘုတ်၊ မော်တာ သို့မဟုတ် စက်ပစ္စည်း၏ အခြားအမာခံ အစိတ်အပိုင်းများကို လောင်ကျွမ်းစေသည့် သို့မဟုတ် မီးလောင်ကျွမ်းစေသည့် လျှပ်စီးကြောင်းများ လွန်ကဲသည်။ Overvoltage - စက်ပစ္စည်း၏ ဆားကစ်ဘုတ်၊ မော်တာ သို့မဟုတ် အခြား core အစိတ်အပိုင်းများကို လောင်ကျွမ်းစေနိုင်သည်။ ဥပမာအားဖြင့်၊ ကွန်ပျူတာပါဝါ module များ သို့မဟုတ် အဲယားကွန်းကွန်ပရက်ဆာများသည် ဗို့အားလွန်ကဲမှုအောက်တွင် အပူလွန်ကဲပြီး မီးလောင်ကျွမ်းမှုကိုပင် ဖြစ်စေသည်။ အောက်လျှပ်စီးကြောင်း- ၎င်းသည် စက်အား ပုံမှန်အတိုင်း စတင်ရန် ပျက်ကွက်ခြင်း သို့မဟုတ် မှားယွင်းစွာ လည်ပတ်ခြင်းကို ဖြစ်စေနိုင်သည်။ 3 Phase Four-Display Voltage Protector ကို တပ်ဆင်ခြင်းဖြင့် ပုံမှန်မဟုတ်သော ဗို့အားတစ်ခု ဖြစ်ပေါ်နေချိန်တွင် ပါဝါထောက်ပံ့မှုကို လျင်မြန်စွာ ဖြတ်တောက်နိုင်ပြီး ကြီးမားသော ကရိယာများ၊ ဆာဗာများနှင့် အခြားအရာများကို ထိခိုက်မှုမှ ကာကွယ်ပေးပါသည်။

2. လျှပ်စစ်အန္တရာယ်ကို မြှင့်တင်ပေးပြီး ဘေးကင်းရေး မတော်တဆမှုများကို ကာကွယ်ပါ- ပုံမှန်မဟုတ်သော ဗို့အားသည် လျှပ်စစ်ပစ္စည်းများကို ပျက်စီးစေရုံသာမက ဘေးကင်းသော မတော်တဆမှုများကိုလည်း ဖြစ်စေနိုင်ပါသည်။ ဥပမာအားဖြင့်၊ ဗို့အားအလွန်အကျွံသည် ဝါယာကြိုးလျှပ်ကာကို ယိုယွင်းသွားစေပြီး ဝါယာရှော့ သို့မဟုတ် မီးလောင်ကျွမ်းမှုအန္တရာယ်ကို တိုးစေသည်။ အောက်ဗို့အားသည် မော်တာ၏ အပူလွန်ကဲခြင်းသို့ ဦးတည်စေပြီး လိုင်းပိုလျှံခြင်း သို့မဟုတ် လျှပ်စစ်မီးလောင်ကျွမ်းခြင်းတို့ကို ဖြစ်စေသည်။

3. ကုန်ကျစရိတ်သက်သာပြီး ကုန်ကျစရိတ်သက်သာခြင်း- 3 Phase Four-Display Voltage Protector သည် တတ်နိုင်သော၊ တပ်ဆင်ရလွယ်ကူပြီး ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက နည်းပါးသည်။ အကယ်၍ သင်မတပ်ဆင်ပါက လျှပ်စစ်ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးကုန်ကျစရိတ်ကြောင့် ဖြစ်ပေါ်လာသော ပုံမှန်မဟုတ်သော ဗို့အားကြောင့် ဤစက်ပစ္စည်းသည် ရှိနေမည်ဖြစ်သည်။ ထို့အပြင်၊ ဤအကာအကွယ်သည် အသုံးပြုသူ၏လက်စွဲလုပ်ဆောင်မှုကို လျော့နည်းစေပြီး ပိုမိုဘေးကင်းပြီး ပိုမိုအဆင်ပြေစေသည့် အလိုအလျောက်ပြန်လည်ရယူသည့်လုပ်ဆောင်ချက်ပါရှိသည်။

သင့်စက်မှုလုပ်ငန်းနှင့် လုပ်ငန်းသုံးလျှပ်စစ်စနစ်များ၏ သက်တမ်းရှည်ကြာမှုကို သေချာစေပါ။3 Phase Four-Display Voltage Protector. ခိုင်မာသောအဆင့်သုံးဆင့်ကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ဤကိရိယာသည် တိကျသောမီတာတိုင်းတာခြင်းကို လျင်မြန်စွာကာကွယ်မှုဖြင့် ပေါင်းစပ်ထားသည်။ အထူးတိုင်းတာသည့် ချစ်ပ်ပြားကို အသုံးပြုခြင်းဖြင့် ၎င်းသည် ပါဝါနှင့် စွမ်းအင်ကို စောင့်ကြည့်ရာတွင် မြင့်မားသောတိကျမှုကို အာမခံပြီး ၎င်းသည် စျေးကြီးသော စက်ယန္တရားများနှင့် အခြေခံအဆောက်အဦများ ပျက်စီးခြင်းမှ ကာကွယ်ရန်အတွက် အရေးကြီးသော အစိတ်အပိုင်းတစ်ခု ဖြစ်လာစေသည်။

အဓိကလုပ်ဆောင်ချက်များနှင့် အင်္ဂါရပ်များ

3-Phase Four-Display Voltage Protector သည် အဘယ်အရာလုပ်ဆောင်သနည်း။

အခြေခံအားဖြင့်၊ ၎င်းသည် သင့်လျှပ်စစ်ဖြန့်ဖြူးရေးသေတ္တာအတွက် "အုပ်ထိန်းသူ" အဖြစ် ဆောင်ရွက်သည်။ ၎င်းသည် ပါဝါထောက်ပံ့မှုကို စဉ်ဆက်မပြတ် စောင့်ကြည့်နေပြီး အန္တရာယ်မကင်းသော အခြေအနေများကို တွေ့ရှိပါက လျှပ်စစ်ဓာတ်အား အလိုအလျောက် ဖြတ်တောက်မည်ဖြစ်သည်။ ၎င်းသည် ကုန်ကျစရိတ်များသော ပြုပြင်မှုများကို တားဆီးကာ ဗို့အားမတည်ငြိမ်မှုနှင့် ဆက်စပ်သော အန္တရာယ်များကို လျော့ပါးသက်သာစေခြင်းဖြင့် ဘေးကင်းမှုကို မြှင့်တင်ပေးသည်။

"Four-Display" ဟူသည် အဘယ်နည်း။

စက်ပစ္စည်းတွင် အရေးကြီးသော လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များကို အချိန်နှင့်တစ်ပြေးညီ မြင်နိုင်စွမ်းရှိသော မျက်နှာပြင်နှစ်ခု LCD မျက်နှာပြင် တပ်ဆင်ထားပါသည်။ "Four-Display" သည် ပုံမှန်အားဖြင့် တစ်ပြိုင်နက် စောင့်ကြည့်ခြင်းကို ရည်ညွှန်းသည်-

• ဗို့အား (V):အချိန်နှင့်တပြေးညီ လိုင်းဗို့အား စောင့်ကြည့်ခြင်း။
• လက်ရှိ (A):Overload များမဖြစ်အောင် Current စီးဆင်းမှုကို စောင့်ကြည့်ခြင်း။
• စွမ်းအင်/စွမ်းအင်-မြင့်မားသောတိကျမှုဖြင့် သုံးစွဲမှုကို ခြေရာခံခြင်း (±1% အမှားအယွင်းအနားသတ်)။
• အခြေအနေ အညွှန်းများ-ကာကွယ်မှုအခြေအနေများ (အဖွင့်/အပိတ်/အမှား) ၏ အမြင်အာရုံကို အတည်ပြုခြင်း။

အဓိက အကာအကွယ် သတ်မှတ်ချက်တွေက ဘာတွေလဲ။

ဟိ3 Phase Four-Display Voltage Protectorအဖြစ်များဆုံး လျှပ်စစ်အန္တရာယ်သုံးခုကို ကျယ်ကျယ်ပြန့်ပြန့် အကာအကွယ်ပေးသည်-

• ဗို့အားလွန်ခြင်းကို ကာကွယ်ခြင်း-ဗို့အားမြင့်တက်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆားကစ်ဘုတ်များ၊ မော်တာများနှင့် အူတိုင်အစိတ်အပိုင်းများ (ဥပမာ၊ AC ကွန်ပရက်ဆာများ သို့မဟုတ် ဆာဗာများတွင်) လောင်ကျွမ်းခြင်းကို ကာကွယ်ပေးသည်။
• ဗို့အားအောက်ကာကွယ်မှု-ဗို့အားနည်းခြင်းကြောင့် မော်တာများ အပူလွန်ကဲပြီး လောင်ကျွမ်းခြင်းမှ တားဆီးပေးကာ မှားယွင်းစွာ လည်ပတ်ခြင်း သို့မဟုတ် စတင်ရန် ပျက်ကွက်ခြင်းတို့ ဖြစ်စေနိုင်သည်။
• Over-Current Protection-insulation ယိုယွင်းမှုနှင့် လျှပ်စစ်မီးလောင်ကျွမ်းမှုကို ဖြစ်စေနိုင်သော လိုင်းပိုလျှံမှုများကို အကာအကွယ်ပေးသည်။

တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ချက်

ဘယ်လိုတပ်ဆင်ထားလဲ။

ဤအကာအကွယ်ကို အိမ်နှင့်စက်မှုလုပ်ငန်းသုံး ဓာတ်အားဖြန့်ဖြူးရေးသေတ္တာများအတွက် စံအစိတ်အပိုင်းတစ်ခုအဖြစ် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် ကျစ်လျစ်သော၊ တပ်ဆင်ရလွယ်ကူပြီး ပြုပြင်ထိန်းသိမ်းမှု အနည်းဆုံးလိုအပ်သည်။ ထည့်သွင်းပြီးသည်နှင့်၊ ၎င်းသည် အလိုအလျောက်လုပ်ဆောင်ပြီး လူကိုယ်တိုင်ဝင်ရောက်စွက်ဖက်မှုလိုအပ်မှုကို လျှော့ချပေးသည်။

4P ဆိုတာ ဘာကို ဆိုလိုတာလဲ။

"4P" ဆိုသည်မှာ၄-ဝင်ရိုးစွန်း. အဆင့်သုံးဆင့်စနစ်တွင်၊ ၎င်းသည် အဆင့်သုံးဆင့် (L1၊ L2၊ L3) နှင့် Neutral line (N) အားလုံးကို ချိတ်ဆက်ပြီး ကာကွယ်ပေးကြောင်း ညွှန်ပြသည်။ ၎င်းသည် သုံးဆင့်ဆားကစ်တစ်ခုလုံး၏ စုစုပေါင်းအထီးကျန်မှုနှင့် ကာကွယ်မှုကို သေချာစေသည်။

ချိန်ညှိနိုင်ပါသလား။

ဟုတ်ကဲ့၊ လိုက်လျောညီထွေရှိမှုဟာ ပင်ကိုယ်အင်္ဂါရပ်တစ်ခုဖြစ်ပါတယ်။3 Phase Four-Display Voltage Protector. အသုံးပြုသူများသည် အောက်ပါတို့အပါအဝင် သတ်မှတ်ထားသော အပလီကေးရှင်းလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဆက်တင်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

• အဆင့်သတ်မှတ်မှု-တိကျသော overvoltage နှင့် undervoltage ကန့်သတ်ချက်များသတ်မှတ်ပါ။
• Overcurrent တန်ဖိုး-ခလုတ်တိုက်ခြင်းအတွက် လက်ရှိကန့်သတ်ချက်ကို သတ်မှတ်ပါ။
• လုပ်ဆောင်ချက်နှောင့်နှေးချိန်-စက်ပစ္စည်း ခရီးစဉ်များ မရောက်မီ နှောင့်နှေးမှုကို စီစဉ်သတ်မှတ်ပါ သို့မဟုတ် ယာယီအတက်အကျများမှ အနှောင့်အယှက်ဖြစ်ခြင်းမှ ရှောင်ရှားရန် ပြင်ဆင်သတ်မှတ်ပါ။

ဤအကာအကွယ်ကို ဘာကြောင့် ထည့်သွင်းရသနည်း။

• စက်၏သက်တမ်းကို ရှည်စေသည်-ရေခဲသေတ္တာများ၊ ကွန်ပျူတာများနှင့် စက်မှုမော်တာများကို ဗို့အားဖိစီးမှုမှ ကာကွယ်ပေးသည်။
• မီးဘေးကာကွယ်ရေး-ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းများလွန်ခြင်းကြောင့် ဝါယာကြိုးများ လျှပ်ကာချို့ယွင်းခြင်းကြောင့် ဖြစ်ပေါ်လာသော လျှပ်စစ်မီးလောင်ကျွမ်းမှုအန္တရာယ်ကို လျှော့ချပေးသည်။
• ကုန်ကျစရိတ်သက်သာသည်-စရိတ်စက သက်သာတယ်။3 Phase Four-Display Voltage Protectorပျက်စီးနေသောလျှပ်စစ်ပစ္စည်းများကို ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်းစရိတ်ကြီးမြင့်ခြင်းနှင့် နှိုင်းယှဉ်ပါက အားနည်းသည်။

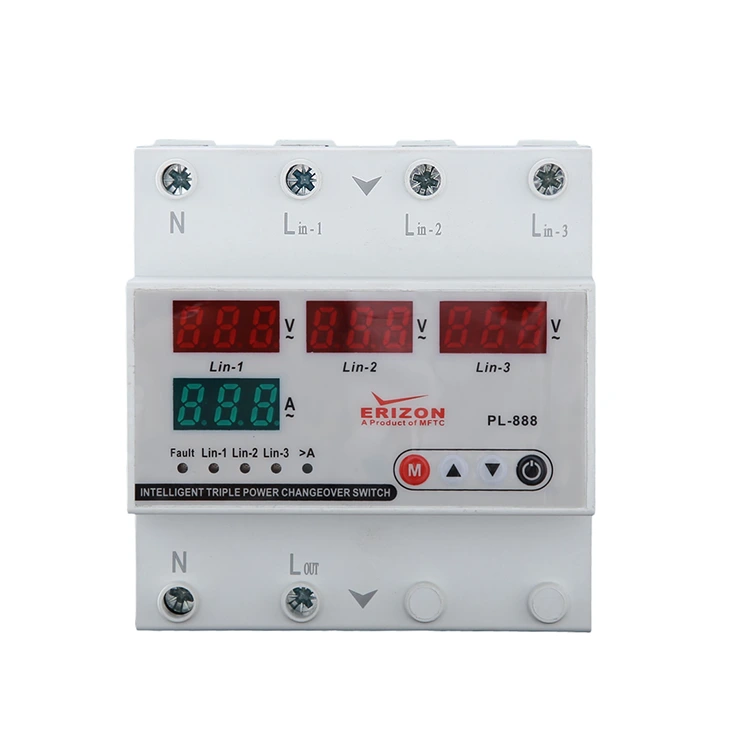

ရုပ်ထွက်နှင့် ခလုတ်များ

1 - SET ခလုတ်- လက်ရှိ Over-current တန်ဖိုးများနှင့် မြင့်မားသော/နိမ့်သော ဗို့အား ဆက်တင်တန်ဖိုးများနှင့် အမှားအယွင်းများကို ဆက်တင်/ပြောင်းလဲပြီးနောက် သိမ်းဆည်းရန် ဤခလုတ်ကို အသုံးပြုပါသည်။

အချိန်စောင့်ပါ။

2 - UP ခလုတ်- လိုအပ်သောတန်ဖိုးကို တိုးပါ။

3 - Down Button- လိုအပ်သောတန်ဖိုးကို လျှော့ချပါ။

4 - Manual On/Off ခလုတ်

စက်၏ output ၏ အဖွင့်/အပိတ်ကို ထိန်းချုပ်ရန် အသုံးပြုသည်။ အထွက်ကို ပိတ်ထားသောအခါ၊ မျက်နှာပြင်သည် "OFF" ဟူသော စကားလုံးကို ပြသမည်ဖြစ်ပြီး စက်ပစ္စည်းသည် ဤအခြေအနေတွင် အလိုအလျောက် ပြန်လည်စတင်မည်မဟုတ်ပါ။ စက်ပစ္စည်းသည် အမှားအယွင်းမရှိပါက၊ စက်ကို ပြန်လည်စတင်ပြီး ပုံမှန်အသုံးပြုမှုကို ပြန်လည်လုပ်ဆောင်ရန် ဤခလုတ်ကို ထပ်မံနှိပ်ပါ။

5 - လက်ရှိ မျက်နှာပြင်

MAIN DISPLAY ဧရိယာ- ပုံမှန်လည်ပတ်နေချိန်အတွင်း၊ အဝင်ဗို့အားကို ဤနေရာတွင် အချိန်နှင့်တပြေးညီ ပြသပါသည်။ စက်ပစ္စည်းသည် ချို့ယွင်းမှုမရှိသည့်အခြေအနေတွင် ရှိနေသောအခါတွင် မျက်နှာပြင်သည် လင်းနေပါသည်။ ပုံမှန်မဟုတ်သောဗို့အား (မြင့်မားလွန်းသော သို့မဟုတ် နိမ့်လွန်းသော) ချို့ယွင်းချက်တစ်ခုဖြစ်ပွားသောအခါ၊ မျက်နှာပြင်သည် အချက်ပေးမှိတ်တုတ်မှိတ်တုတ်ဖြစ်လိမ့်မည်။ ပါရာမီတာ သတ်မှတ်ချိန်အတွင်း၊ မျက်နှာပြင်သည် သက်ဆိုင်ရာ ပရိုဂရမ်းမင်းပစ္စည်းများ၏ သတ်မှတ်တန်ဖိုးများကို တပြိုင်တည်းပြသမည် (overcurrent protection value၊ high and low voltage thresholds, fault delay and reset delay and other parameters)။

6 - ဗို့အားပြသမှု

Dual display group- စက်၏ပုံမှန်လည်ပတ်နေချိန်အတွင်း၊ လက်ရှိလက်ရှိတန်ဖိုးကို ဤနေရာတွင်ပြသပြီး မျက်နှာပြင်သည် အမှားအယွင်းမရှိသောအခြေအနေများတွင် အမြဲတမ်းလင်းနေပါသည်။ ချို့ယွင်းချက်များ (ဥပမာ- overcurrent) တွင် display သည် အချက်ပြမှုတစ်ခုအဖြစ် flash သည်။ ကန့်သတ်သတ်မှတ်မှုအတွင်း၊ သက်ဆိုင်ရာ ပရိုဂရမ်ပြုလုပ်ထားသော အရာများ၏ တန်ဖိုးများကို ဤနေရာတွင် ပြသပါသည်။

7 - အညွှန်းဖော်ပြချက်

A>- overcurrent fault ဖြစ်ပေါ်လာသောအခါ ဤညွှန်ပြချက်သည် မီးလင်းသည်။

V>- ဗို့အားလွန်ကဲမှု ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါ ဤညွှန်ပြချက်သည် မီးလင်းသည်။

V<: ဗို့အားနိမ့် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါ ဤညွှန်ပြချက်သည် မီးလင်းသည်။

Out- စက်ပစ္စည်းသည် အထွက်စတင်သည့်အခါ ဤညွှန်ပြချက်သည် မီးလင်းသည်။

ဝါယာကြိုးမျဉ်း

ဂရစ်မှ ကြားနေနှင့် အဆင့်ဝါယာကြိုးများကို စက်ပစ္စည်း၏ "Input" ဘက်ခြမ်းရှိ "N" နှင့် "L" terminals များနှင့် ချိတ်ဆက်ရပါမည်။

overvoltage နှင့် undervoltage ကာကွယ်မှု လိုအပ်သော စက်များ၏ ကြားနေနှင့် အဆင့်ဝါယာကြိုးများကို စက်ပစ္စည်း၏ "output" ဘက်ရှိ "N" နှင့် "L" terminals များမှ ထုတ်ယူသင့်ပါသည်။

အတိုင်းအတာများ
