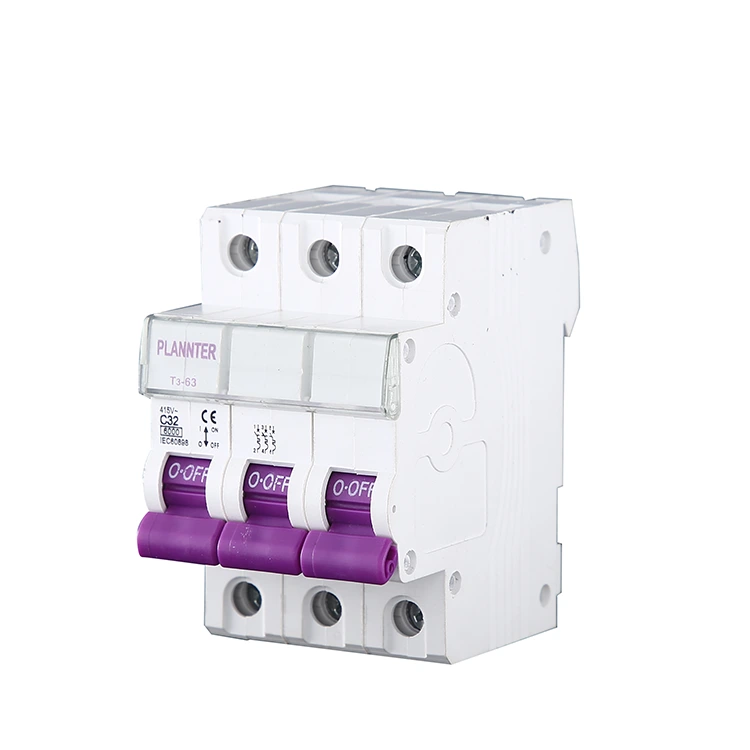

3 Pole AC Circuit Breaker

3 Pole AC Circuit Breaker သည် စက်မှုလုပ်ငန်း၊ စီးပွားရေးနှင့် မြို့ပြနယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည့် ဗို့အားနိမ့်လျှပ်စစ်ပစ္စည်းများ အမျိုးအစားတွင်ရှိပြီး၊ သုံးဆင့်ဆားကစ်များအတွက် ဒီဇိုင်းထွင်ထားသော၊ ဝန်ပိုလွန်ခြင်း၊ ရှော့-ဆားကစ်အခြေအနေများကဲ့သို့ အလိုအလျောက်ပတ်လမ်းပြတ်တောက်ခြင်းကဲ့သို့သော လက်ရှိပုံမှန်မဟုတ်သောအခြေအနေများတွင် ရှိနေနိုင်ပြီး၊ သင့်ထုတ်လုပ်သူအဖြစ် PUGAO (Plannter Electric) ကို ရွေးချယ်ပြီး စက်ရုံတိုက်ရိုက်စျေးနှုန်းကို ရယူလိုက်ပါ။

ထုတ်ကုန်အင်္ဂါရပ်များ

1. Three-Phase Synchronous Control

ဤ 3-pole AC circuit breaker သည် L1၊ L2 နှင့် L3 သုံးဆင့်ပါဝါလိုင်းများကို တပြိုင်နက်ချိတ်ဆက်ခြင်း သို့မဟုတ် ဖြတ်တောက်ခြင်းတို့ကို လုပ်ဆောင်နိုင်သည်။ အဆင့်တစ်ခုတည်းတွင် ချို့ယွင်းချက်တစ်ခု ဖြစ်ပေါ်ပါက၊ စက်ပစ္စည်းသည် အဆင့်သုံးဆင့်စလုံးတွင် တစ်ပြိုင်နက် ပါဝါဖြတ်တောက်မှုကို ဖြစ်ပေါ်စေမည်ဖြစ်ပြီး၊ ထို့ကြောင့် အဆင့်-ဆုံးရှုံးမှုအခြေအနေအောက်တွင် လည်ပတ်မှုကြောင့် စက်ပစ္စည်းပျက်စီးမှုကို ကာကွယ်ပေးပါသည်။

2. Overload နှင့် Short-Circuit Protection

Overload Protection- လွန်ကဲသော လက်ရှိအခြေအနေများကို ကိုင်တွယ်ဖြေရှင်းရန် အပူလွန်ကဲမှုကို အသုံးပြုသည်။

Short-Circuit Protection- လက်ရှိ high-current faults များကို ချက်ချင်းရပ်တန့်ရန် သံလိုက်ဓာတ် ခလုတ်တိုက်ခြင်းကို အသုံးပြုသည်။

ဤအဆင့်မြင့်ထုတ်ကုန်ကိုရွေးချယ်ခြင်းဖြင့်၊ သင်သည်သင်၏လျှပ်စစ်ဆားကစ်များအတွက် ပြီးပြည့်စုံသောဘေးကင်းရေးကာကွယ်မှုကိုသေချာစေပါသည်။

3. အဆင့်မြှင့်စက်များ လည်ပတ်မှုဘေးကင်းရေး

ဤထုတ်ကုန်သည် မော်တာများနှင့် ကွန်ပရက်ဆာများကဲ့သို့သော အရေးကြီးသောပစ္စည်းများ—မော်တာများနှင့် ကွန်ပရက်ဆာများ—ကဲ့သို့သော အဆင့်သုံးဆင့်ဗို့အားမညီမျှမှုများနှင့် ဆက်စပ်အန္တရာယ်များကို လျော့ပါးသက်သာစေပြီး စက်ပစ္စည်းပျက်စီးမှုနှင့် စက်ရပ်ချိန်နှင့်ပတ်သက်သည့် ကုန်ကျစရိတ်များကို ထိရောက်စွာလျှော့ချပေးသည်။

4. Modular ဒီဇိုင်းနှင့် တပ်ဆင်ခြင်း။

PUGAO ထုတ်ကုန်များတွင် ဓာတ်အားဖြန့်ဖြူးရေးပုံးများ သို့မဟုတ် ထိန်းချုပ် panels များတွင် ချောမွေ့စွာပေါင်းစပ်နိုင်စေမည့် DIN မီးရထားတပ်ဆင်ခြင်းဒီဇိုင်းကို ပါရှိသည်။ ၎င်းသည် အင်ဂျင်နီယာပရောဂျက်များအတွင်း ထိရောက်သော အသုတ်တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေသည်။

အဓိက သတ်မှတ်ချက်များနှင့် သတ်မှတ်ချက်များ

ထုတ်ကုန်တစ်ခုဝယ်ယူခြင်း သို့မဟုတ် ရွေးချယ်သည့်အခါတွင် သင်၏တိကျသောပရောဂျက်လိုအပ်ချက်များအပေါ်အခြေခံ၍ 3-Pole AC Circuit Breaker အတွက် အောက်ပါ parameters များကို စစ်ဆေးနိုင်သည်၊ သို့မဟုတ် သင့်လိုအပ်ချက်များနှင့်ကိုက်ညီသော ပြည့်စုံသောဖြေရှင်းချက်တစ်ခုဖန်တီးရန် ကျွန်ုပ်တို့ထံ ဆက်သွယ်နိုင်ပါသည်။

အဆင့်သတ်မှတ်ထားသော ဗို့အား (Ue): ပုံမှန်အားဖြင့် 380V၊ 400V သို့မဟုတ် 415V AC (အဆင့်သုံးဆင့်စနစ်များအတွက်)။

အဆင့်သတ်မှတ်ထားသော လက်ရှိ (In): ဘုံအဆင့်သတ်မှတ်ချက်များတွင် 16A၊ 32A နှင့် 63A ပါဝင်သည်။ လက်ရှိမြင့်မားသောမော်ဒယ်များကို 100A သို့မဟုတ် 125A အထိရရှိနိုင်သည်။

Breaking Capacity (Icn): 6kA သို့မဟုတ် 10kA ကဲ့သို့သော။ အဆင့်သုံးဆင့်ပါဝါနှင့် ဆက်စပ်သော မြင့်မားသောစွမ်းအင်အဆင့်များကို ပေးထားသောကြောင့် ဘေးကင်းမှု ပိုများလာစေရန် 10kA သတ်မှတ်ချက်ကို ဦးစားပေးရန် အကြံပြုထားသည်။

Tripping Curve-

အမျိုးအစား C- ရုံးအဆောက်အအုံများ၊ မီးအလင်းရောင်စနစ်များ သို့မဟုတ် အထွေထွေလုပ်ငန်းသုံး ဓာတ်အားဖြန့်ဖြူးခြင်းအတွက် သင့်လျော်သည်။

အမျိုးအစား D- အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းထက် 10 မှ 14 ဆအထိ ချက်ချင်းလက်ငင်း လျှပ်စီးကြောင်းများကို ခံနိုင်ရည်ရှိသော မော်တာစတင်ခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။

အသုံးပြုမှုအတွက်သတိထားပါ။

1. လျှပ်စစ်စနစ်များသည် အလွန်ရှုပ်ထွေးသည်။ လုံခြုံရေးအရ၊ 3 Pole AC circuit breaker များ လည်ပတ်ခြင်းနှင့် တပ်ဆင်ခြင်းကို အရည်အချင်းပြည့်မီသော ပညာရှင်များက လုပ်ဆောင်သင့်သည်။ ဥပမာအားဖြင့်၊ လည်ပတ်နေစဉ်တွင်၊ ပထမဦးစွာ load-side power supply ကိုဖြုတ်ပြီး ဒုတိယနှင့် အထက်တန်းဘက်များကို ဖြုတ်လိုက်ပါ။

2. လည်ပတ်နေစဉ်အတွင်း လည်ပတ်မှုလုပ်ထုံးလုပ်နည်းများကို တိကျစွာလိုက်နာပါ။ လျှပ်စစ်စနစ်၏ ပုံမှန်လည်ပတ်မှုကို ထိခိုက်စေသည့် အခြေအနေတစ်ခုခု ပေါ်ပေါက်ပါက အရေးပေါ်အစီအမံများကို ချက်ချင်းဆောင်ရွက်ပါ။

3. အောင်မြင်စွာတပ်ဆင်ပြီးနောက်၊ circuit breaker သည် ပုံမှန်အတိုင်းလည်ပတ်နေမည်ဖြစ်ပါသည်။ လည်ပတ်နေစဉ်အတွင်း လက်ရှိဒေတာကို ချက်ခြင်းစောင့်ကြည့်ပြီး အချိန်အခါအလိုက် စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းများကို လုပ်ဆောင်ပါ။

3-Pole AC Circuit Breaker သည် မည်သည့်အချိန်တွင် လိုအပ်သနည်း။

ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့် PUGAO သည် 1-pole (1P) နှင့် 2-pole (2P) circuit breakers များကိုလည်း ပေးဆောင်ပါသည်။ သို့သော်၊ ထုတ်ကုန်ရွေးချယ်ခြင်းနှင့်ပတ်သက်၍၊ 3-တိုင် (3P) circuit breaker ကို သုံးဆင့်လျှပ်စစ်ပစ္စည်းများ သို့မဟုတ် အဆင့်သုံးဆင့်ပါဝါလိုင်းများနှင့် ဆက်ဆံသည့်အခါတိုင်း အသုံးပြုရပါမည်။ အောက်ပါအခြေအနေများအတွက် ကျွန်ုပ်တို့၏ အကြံပြုချက်များမှာ တိကျသောအခြေအနေများဖြစ်သည်-

1. Three-Phase Motor Equipment

ဥပမာများတွင် စက်မှုမော်တာများ၊ ရေစုပ်စက်များ၊ လေကွန်ပရက်ဆာ စသည်တို့ပါဝင်သည်။

အကြောင်းရင်း-

အဆင့်သုံးဆင့်မော်တာများသည် အဆင့်သုံးဆင့်စလုံးတွင် တစ်ပြိုင်နက် ပါဝါထောက်ပံ့မှု လိုအပ်သည်။ အခြားအဆင့်များ ဆက်လက်လှုပ်ရှားနေချိန်တွင် အဆင့်တစ်ခုတည်းသာ ပြတ်တောက်ပါက၊ မော်တာသည် "အဆင့်-ဆုံးရှုံးမှု" အခြေအနေအောက်တွင် လည်ပတ်နေမည်ဖြစ်သည်။ ၎င်းသည် မော်တာမီးလောင်ခြင်းကို မလွဲမသွေဖြစ်ပေါ်စေပြီး သိသိသာသာဘဏ္ဍာရေးဆုံးရှုံးမှုကိုဖြစ်ပေါ်စေသည်။

2. Three-Phase Power Supply စနစ်များ

ဥပမာများတွင် စက်ရုံမှ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ၊ လုပ်ငန်းသုံးအဆင့် ဝါယာကြိုးများ၊ သုံးဆင့်ဖြန့်ဖြူးရေးပုံးများ စသည်တို့ ပါဝင်ပါသည်။

အကြောင်းရင်း-

ဤတွင် ကျိုးကြောင်းဆီလျော်မှုသည် အထက်တွင်ဖော်ပြထားသော စက်ကိရိယာအမျိုးအစားကို ထင်ဟပ်စေသည်- သုံးဆင့်လိုင်းများကို တပြိုင်တည်းဖွင့်၍ပိတ်ရပါမည်။ အဆင့်တစ်ခုတည်းတွင် ကွဲလွဲမှုတစ်ခုဖြစ်ပေါ်ပါက၊ ကျယ်ကျယ်ပြန့်ပြန့်၊ ထပ်တူပြုပြီး သုံးဆင့်ကာကွယ်မှုသေချာစေရန် ဆားကစ်တစ်ခုလုံးကို ချိတ်ဆက်မှုဖြတ်ရပါမည်။

3. စွမ်းအားမြင့်စက်မှုလုပ်ငန်း သို့မဟုတ် လုပ်ငန်းသုံးပစ္စည်း

ဥပမာများတွင် ဗဟိုလေအေးပေးစက်များ၊ စက်မှုအပူပေးကိရိယာများ၊ အလိုအလျောက်ထုတ်လုပ်သည့် စက်ပစ္စည်းများ စသည်တို့ပါဝင်သည်။

အကြောင်းရင်း-

ထိုကဲ့သို့သော စက်ကိရိယာများသည် ပုံမှန်အားဖြင့် မြင့်မားသော ပါဝါကို စားသုံးကြပြီး အဆင့်သုံးဆင့် ထောက်ပံ့မှုအပေါ် မူတည်သည်။ ထို့ကြောင့် မှန်ကန်စွာ လုပ်ဆောင်နိုင်ရန် ၎င်းသည် တည်ငြိမ်ပြီး ဟန်ချက်ညီသော သုံးဆင့်လျှပ်စီးကြောင်း လိုအပ်ပါသည်။

4. Phase-Loss Damage မှ ကာကွယ်မှု လိုအပ်သော အခြားသော အခြေအနေများ

3P ယူနစ်ထက် 1P သို့မဟုတ် 2P circuit breakers များ ပါဝင်သော ပရောဂျက်များတွင်၊ 3P ယူနစ်ထက် 1P သို့မဟုတ် 2P circuit breakers များ ပါရှိသော ပရောဂျက်များတွင် အန္တရာယ်ကို ဖန်တီးသည်- အခြား စွမ်းအင်များ ကျန်ရှိနေချိန်တွင် အဆင့်တစ်ခု ပြတ်တောက်သွားပါက၊ စက်သည် ပျက်စီးနေပြီး ပုံမှန်မဟုတ်သည့် အခြေအနေတွင်ပင် ဆက်လက်လည်ပတ်နေမည်ဖြစ်သည်။

သီးခြားဖြေရှင်းချက်ဒီဇိုင်းနှင့် နည်းပညာပံ့ပိုးမှုဝန်ဆောင်မှုများအတွက် PUGAO သို့ ဆက်သွယ်ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- PUGAO သည် စိတ်ကြိုက်ပြင်ဆင်ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ပါသလား။

A: ဟုတ်ကဲ့၊ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်ဝန်ဆောင်မှုပေးပါသည်။ စက်ရုံတွင် ပရော်ဖက်ရှင်နယ် အတွေ့အကြုံ 14 နှစ်ရှိ 3 Pole AC circuit breaker ၏ တရုတ်ထုတ်လုပ်သူအနေဖြင့်၊ သတ်မှတ်ထားသော လိုအပ်ချက်အရ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၊ ဖောက်ထွင်းနိုင်မှုနှင့် တပ်ဆင်မှုနည်းလမ်းစသည့် ကန့်သတ်ချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

မေး- ဘယ်လိုနည်းပညာဆိုင်ရာ ဘောင်တွေကို ငါကြည့်ဖို့လိုမလဲ။

A- 1. အဆင့်သတ်မှတ်ထားသော လက်ရှိ - ဝန်၏ အမှန်တကယ် လုပ်ဆောင်နေသော လက်ရှိနှင့် ကိုက်ညီရမည်။

2. အဆင့်သတ်မှတ်ထားသော အလုပ်ဗို့အား - စနစ်၏ ဗို့အားအဆင့်နှင့် တူညီရပါမည်။

3. Short-circuit breaking စွမ်းရည် - တပ်ဆင်သည့်နေရာတွင် မျှော်လင့်ထားသည့် တိုတောင်းသော circuit လျှပ်စီးကြောင်းထက် ပိုနေရပါမည်။
