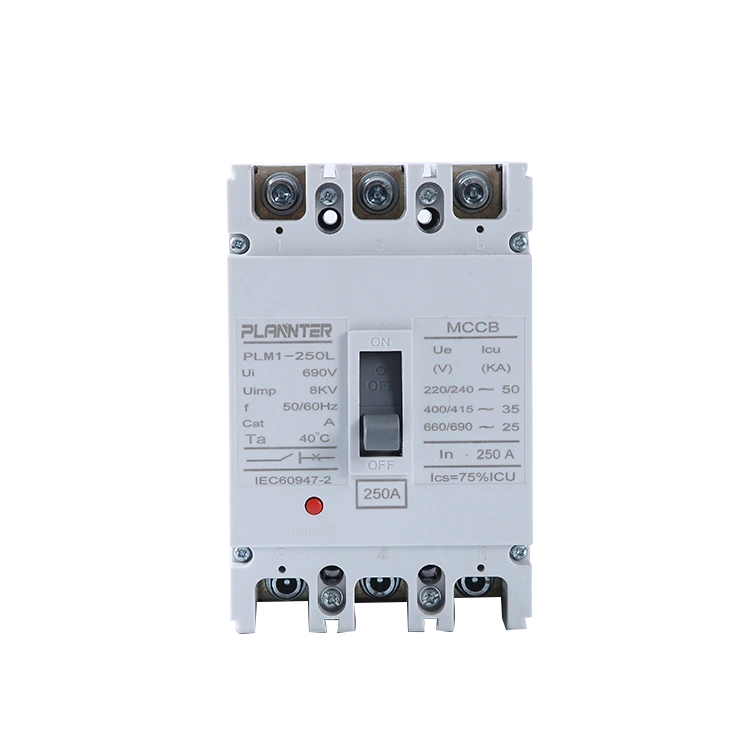

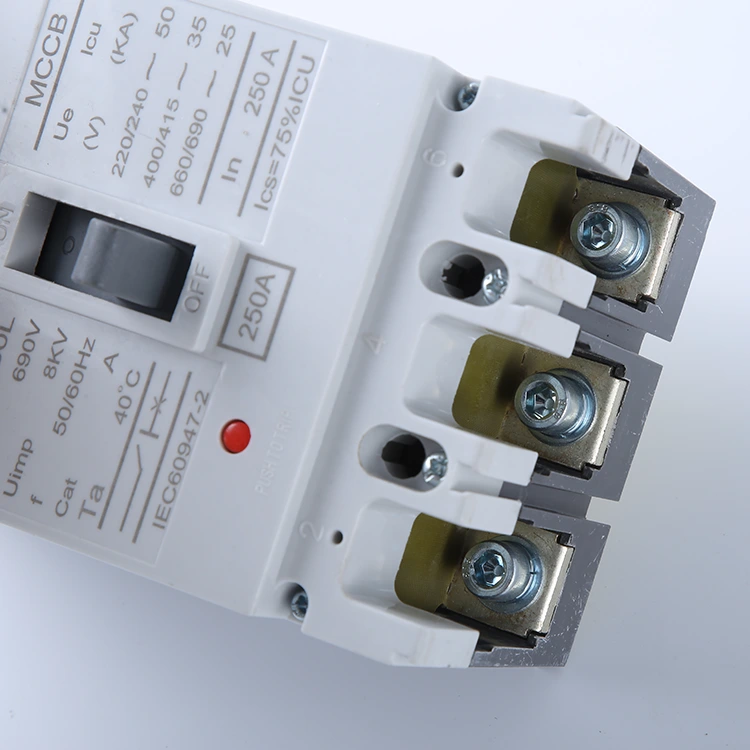

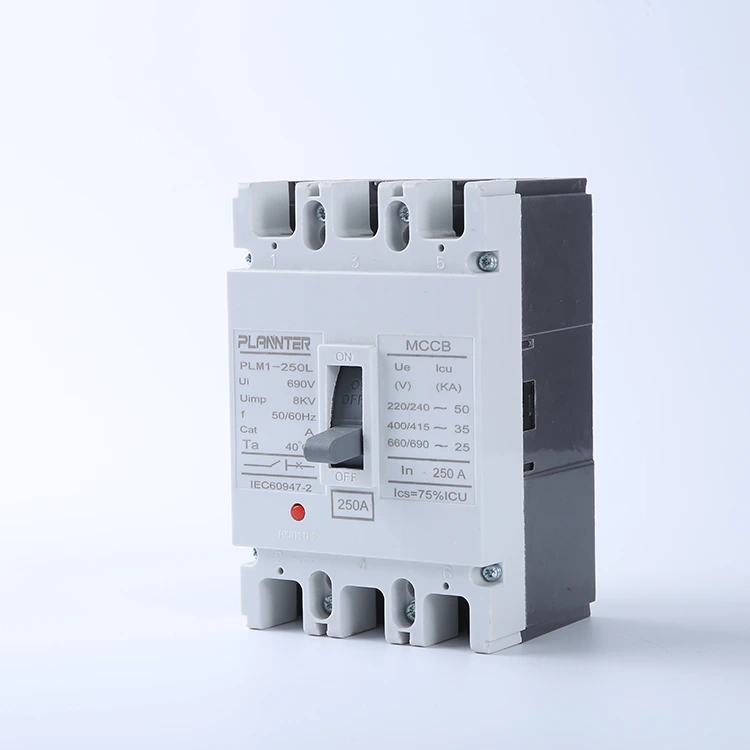

AC High Voltage Molded Case Circuit Breaker

တစ်ခုAC High Voltage Molded Case Circuit Breakerမြင့်မားသောလက်ရှိ load များနှင့် လွန်ကဲသော circuit short-circuit အခြေအနေများကို ကိုင်တွယ်ရန် ဒီဇိုင်းထုတ်ထားသော ခိုင်မာသော circuit protection device တစ်ခုဖြစ်သည်။ ၎င်းသည် သင်၏ ပါဝါစနစ်အတွက် "နောက်ဆုံးကာကွယ်ရေး" အဖြစ် ဆောင်ရွက်ပြီး ပြင်းထန်သော ချို့ယွင်းမှုအခြေအနေများအောက်တွင်ပင် အနှောက်အယှက်ဖြစ်စေကြောင်း အာမခံပါသည်။

arc-ခံနိုင်ရည်ရှိပြီး ရိုက်ခတ်မှုခံနိုင်ရည်ရှိသောပစ္စည်းများဖြင့်တည်ဆောက်ထားပြီး၊ ဤအတားအဆီးများသည် အတိုင်းအတာတည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုပေးစွမ်းပြီး အကြီးစားလုပ်ငန်းဆောင်တာများအတွက် ပါဝါထိန်းချုပ်ဗီဒိုအတွင်းမှ ယုံကြည်စိတ်ချရသော core များဖြစ်လာသည်။

အဓိကအင်္ဂါရပ်များနှင့် သတ်မှတ်ချက်များ

ဗို့အားအကွာအဝေး

အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား-AC 400V/690V; AC High Voltage Molded Case Circuit Breaker သည် စက်မှုအဆင့်မြင့် ဗို့အားမြင့်ဓာတ်အားဖြန့်ဖြူးရေးအက်ပ်လီကေးရှင်းများအတွက် သင့်လျော်ပြီး သုံးဆင့်၊ သုံးဝါယာကြိုးစနစ်များကို ပံ့ပိုးပေးသည်။

လျှပ်ကာစွမ်းဆောင်ရည်-ဗို့အားခံနိုင်ရည်ရှိသော 3000V ပါဝါကြိမ်နှုန်းနှင့် 8kV ဗို့အားခံနိုင်ရည်ရှိသော လျှပ်စီးကြောင်းများပါရှိပြီး ဗို့အားမြင့်သောပတ်ဝန်းကျင်တွင် လျှပ်ကာပစ္စည်းများ ဘေးကင်းစေရန် အာမခံပါသည်။

Breaking Capacity

Ultimate Short-Circuit Brအားစိုက်ထုတ်နိုင်မှု-Icu သည် 65kA–100kA အထိရောက်ရှိပြီး အလွန်ပြတ်တောက်သော circuit ချို့ယွင်းမှုများအတွင်း လျင်မြန်သော circuit ပြတ်တောက်မှုကို စနစ်၏နောက်ဆုံးကာကွယ်ရေးလိုင်းအဖြစ် လုပ်ဆောင်နိုင်စေသည်။

ဝန်ဆောင်မှု ရှော့ပင်းဖြတ်နိုင်မှု-Ics ≥ 50kA သည် ချို့ယွင်းချက်များစွာ ပြတ်တောက်ပြီးနောက်တွင်ပင် စက်ပစ္စည်းအား ဆက်လက်လည်ပတ်နိုင်စေကာ ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

လက်ရှိ အဆင့်သတ်မှတ်ချက်များ

အဆင့်သတ်မှတ်ထားသော လက်ရှိ-ကွဲပြားသောဝန်လိုအပ်ချက်များကိုလိုက်လျောညီထွေဖြစ်စေရန်အတွက် 250A–1600A၊ 400A၊ 630A၊ 800A၊ 1000A၊ 1250A နှင့် 1600A ကဲ့သို့သော စံသတ်မှတ်ချက်များကို ပံ့ပိုးပေးသည်။

ချိန်ညှိနိုင်သော ခရီးဆက်တင်များ-အပူခရီးအကွာအဝေး 80% မှ 100% အတွင်းနှင့် သံလိုက်ခရီးစဉ်အကွာအဝေး 4-10 In ရှိသော၊ အနှောင့်အယှက်ဖြစ်ခြင်းမှ ကာကွယ်ရန် ရွေးချယ်ကာကွယ်မှုကို ပံ့ပိုးပေးပါသည်။

လည်ပတ်မှုအခြေအနေများ

ပတ်ဝန်းကျင် အပူချိန်-25°C မှ +70°C၊ စက်မှုပတ်ဝန်းကျင်တွင် အပူချိန်အတက်အကျများကို ခံနိုင်ရည်ရှိသည်။

တပ်ဆင်ခြင်းနည်းလမ်း-ပုံသေ သို့မဟုတ် ထုတ်ယူနိုင်သော အမျိုးအစား၊ အလျားလိုက်/ဒေါင်လိုက် busbar ချိတ်ဆက်မှုများကို ပံ့ပိုးပေးပြီး စံဖြန့်ဖြူးသော ကက်ဘိနက်တပ်ဆင်မှုအတိုင်းအတာများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

ကာကွယ်မှု အတန်း-IP20 (ကက်ဘိနက်တပ်ဆင်မှုအတွက်); အိမ်ရာအား အပူချိန်ခံနိုင်ရည်ရှိသော၊ ထိခိုက်မှုဒဏ်ခံနိုင်သော အင်ဂျင်နီယာပလတ်စတစ်များဖြင့် တည်ဆောက်ထားပြီး IEC 60947-2 စံနှုန်းကို လိုက်နာပါသည်။

အဓိကကွာခြားချက်များ- ဗို့အားနိမ့်နှင့် မြင့်မားသောဗို့အားခွဲကိရိယာများ

Low Voltage (LV) နှင့် High Voltage (HV) ကာကွယ်မှုအကြား ခြားနားချက်ကို နားလည်ခြင်းသည် သင့်ဓာတ်အားဖြန့်ဖြူးမှုစနစ်အတွက် မှန်ကန်သောစက်ပစ္စည်းကို ရွေးချယ်ရန်အတွက် အရေးကြီးပါသည်။ ဤတွင် ၎င်းတို့ နှိုင်းယှဉ်ပုံမှာ-

Low Voltage (LV) Breakers များ

• ဗို့အား အတိုင်းအတာ-ပုံမှန်အားဖြင့် **1000V AC** အထိ စနစ်များအတွက် အဆင့်သတ်မှတ်သည်။ လူနေအိမ်နှင့် အပေါ့စား လုပ်ငန်းသုံးအတွက် အသုံးများသော အဆင့်သတ်မှတ်ချက်များတွင် 240V နှင့် 400V ပါဝင်သည်။
• အပလီကေးရှင်းများအိမ်သုံးဖြန့်ဖြူးရေးဘုတ်များ၊ အသေးစားစီးပွားရေးအဆောက်အအုံများနှင့် နောက်ဆုံးပတ်လမ်းကာကွယ်ရေး (အလင်းရောင်၊ ခြေစွပ်များ) တို့တွင် တွင်ကျယ်စွာအသုံးပြုသည်။
• အရွယ်အစားနှင့် ရှုပ်ထွေးမှု-ယေဘုယျအားဖြင့် ကျစ်လျစ်သော (ဥပမာ၊ MCBs) နှင့် ရှုပ်ထွေးသော arc ထိန်းချုပ်မှုစနစ်များမပါဘဲ အခြေခံ overload နှင့် short-circuit ကာကွယ်ရေးကို အာရုံစိုက်ပြီး ဒီဇိုင်းတွင် ပိုမိုရိုးရှင်းပါသည်။

High Voltage (HV) Breakers များ

• ဗို့အား အတိုင်းအတာ-**3.3kV မှ 72.5kV** သို့မဟုတ် ထို့ထက်ပို၍များသောအားဖြင့် အလတ်စားမှ မြင့်မားသော ဗို့အားစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။
• Arc Extinguishing-မြင့်မားသောဗို့အားသည် အားကောင်းသော arcs များကို ဖန်တီးပေးသောကြောင့် ဤ breakers (ကျွန်ုပ်တို့ကဲ့သို့)AC High Voltage Molded Case Circuit Breaker) လက်ရှိကို ဘေးကင်းစွာ အနှောင့်အယှက်ပေးရန်အတွက် ဖုန်စုပ်ပုလင်းများ၊ SF6 ဓာတ်ငွေ့ သို့မဟုတ် အထူးဂရစ်များကဲ့သို့သော အဆင့်မြင့် arc-quenching နည်းပညာများ လိုအပ်ပါသည်။
• အပလီကေးရှင်းများအကြီးစားစက်မှု စက်ရုံများ၊ ဓာတ်အားထုတ်လုပ်ရေး စခန်းများ၊ ထရန်စဖော်မာကြီးများနှင့် ပင်မဖြန့်ဖြူးရေး ကိရိယာများအတွက် မရှိမဖြစ် လိုအပ်သည်မှာ ယုံကြည်စိတ်ချရမှု အရေးကြီးပါသည်။
• ကာကွယ်မှု-တိကျသောရွေးချယ်ညှိနှိုင်းမှုနှင့် အဝေးထိန်းစနစ်အတွက် ဆန်းပြားသော အီလက်ထရွန်းနစ်ခရီးစဉ်ယူနစ်များ မကြာခဏ တပ်ဆင်ထားသည်။

ဗို့အားမြင့် Circuit Breakers အမျိုးအစားတွေက ဘာတွေလဲ။

ဗို့အားမြင့် circuit breakers များကို လျှပ်စစ် arc ကို ငြှိမ်းသတ်ရန် ၎င်းတို့အသုံးပြုသည့် ကြားခံဖြင့် အမျိုးအစားခွဲခြားထားပါသည်။ စနစ်ဘေးကင်းမှုနှင့် ထိရောက်မှုတို့အတွက် မှန်ကန်သောအမျိုးအစားကို ရွေးချယ်ခြင်းသည် မရှိမဖြစ်လိုအပ်ပါသည်။

Vacuum Circuit Breaker (VCB)

• စာမူ-လေဟာနယ် (ဖိအား <10⁻⁴ Pa) ကို arc quenching နှင့် insulating ကြားခံအဖြစ် အသုံးပြုသည်။ ဓာတ်ငွေ့မော်လီကျူးများမရှိခြင်းသည် အာဂတ်တစ်ခုအား သူ့ကိုယ်သူ ထိန်းထားရန် အလွန်ခက်ခဲစေသည်။
• အဓိကအင်္ဂါရပ်များ-ကျစ်လျစ်သောအရွယ်အစား၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှု။ ၎င်းတို့သည် ဓာတ်ငွေ့ သို့မဟုတ် ရေနံကို အသုံးမပြုသောကြောင့် သဘာဝပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိကြသည်။
• လျှောက်လွှာအလယ်အလတ်ဗို့အား (40.5kV အထိ) indoor switchgear applications များတွင် လွှမ်းမိုးသည်။

SF6 Circuit Breaker

• စာမူ-Sulfur Hexafluoride (SF6) ဓာတ်ငွေ့ကို အသုံးပြုထားပြီး လေနှင့် အကာများ ငြိမ်းသတ်နိုင်မှု ~ 100x သာလွန်သော လေ၏ လျှပ်ကာစွမ်းအား ~2.5x ရှိသည်။
• အဓိကအင်္ဂါရပ်များ-high voltage (HV) နှင့် extra-high voltage (EHV) transmission networks များတွင် အထူးကောင်းမွန်သော စွမ်းဆောင်ရည်။ ၎င်းတို့သည် ယုံကြည်စိတ်ချရသော်လည်း ဓာတ်ငွေ့ယိုစိမ့်မှုကို ကာကွယ်ရန် တင်းကျပ်သော အလုံပိတ်ပြုလုပ်ရန် လိုအပ်ပါသည်။
• လျှောက်လွှာဓာတ်အားခွဲရုံများနှင့် ပြင်ပဗို့အားမြင့် ဂီယာလိုင်းများ (72.5kV အထက်) တွင် တွင်ကျယ်စွာ အသုံးပြုသည်။

Air Blast Circuit Breaker

• စာမူ-Arc ကို မှုတ်ထုတ်ရန် ၊ အအေးခံပြီး လျှင်မြန်စွာ ငြိမ်းသတ်ရန် ဖိအားမြင့်လေ ပေါက်ကွဲအားကို အသုံးပြုသည်။
• အဓိကအင်္ဂါရပ်များ-လျင်မြန်စွာ လည်ပတ်နိုင်ပြီး မီးဘေးအန္တရာယ် ကင်းဝေး (ဆီမပါ)။ သို့သော် ၎င်းတို့သည် ဆူညံပြီး ရှုပ်ထွေးသော လေဖိအားပေးစနစ် လိုအပ်ပါသည်။
• လျှောက်လွှာအလွန်မြင့်မားသောဗို့အား (EHV) စနစ်များအတွက် သမိုင်းတွင်အသုံးပြုခဲ့သော်လည်း အများစုမှာ ခေတ်မီဂရစ်ဒ်များတွင် SF6 နှင့် VCBs များဖြင့် အစားထိုးခဲ့သည်။

AC High Voltage MCCB သည် မည်သည့်နေရာတွင် သင့်လျော်သနည်း။

VCBs နှင့် SF6 breakers များသည် transmission-level voltages များကို ကိုင်တွယ်သော်လည်း၊AC High Voltage MCCBစက်မှုအလတ်စား ဗို့အားဖြန့်ဖြူးခြင်းအတွက် အင်ဂျင်နီယာချုပ် (ဥပမာ၊ 690V မှ 3.6kV)။ ၎င်းသည် စံဗို့အားနိမ့် ဘရိတ်ကာများနှင့် ကြီးမားသော ဗို့အားမြင့်ခလုတ်ဂီယာကြား ကွာဟချက်ကို တံတားထိုးပေးကာ လေးလံသော စက်ယန္တရားများနှင့် ပါဝါစင်တာများအတွက် ခိုင်ခံ့သောအကာအကွယ်ကို ပေးဆောင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ဗို့အားအဆင့်သတ်မှတ်ချက် (Un) ကဘာလဲ။

ကျွန်ုပ်တို့အတွက် အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုဗို့အား (Un)AC High Voltage MCCBပုံမှန်အားဖြင့် **690V AC** အထိ အတိုင်းအတာများ။ ဤအဆင့်သတ်မှတ်ချက်သည် ဘရိတ်ကာသည် ကြီးမားသော ဓာတ်အားစင်တာများနှင့် အကြီးစားစက်ယန္တရားကြီးများကဲ့သို့ ဗို့အားမြင့်စက်မှုပတ်ဝန်းကျင်တွင် ဆားကစ်များကို လုံခြုံစွာလည်ပတ်နိုင်ပြီး ခွဲထုတ်နိုင်သည်ကို သေချာစေသည်။

Transformer ပင်မဘက်ခြမ်းအတွက် standard MCCB ကို သုံးနိုင်ပါသလား။

ဟုတ်ကဲ့၊ ဒါပေမယ့် သေချာရွေးချယ်ဖို့ လိုအပ်ပါတယ်။ ဘရိတ်ကာသည် အနှောင့်အယှက်မဖြစ်စေဘဲ ထရန်စဖော်မာ၏ inrush လျှပ်စီးကြောင်းကို ကိုင်တွယ်ရပါမည်။ ကျွန်တော်တို့ရဲ့AC High Voltage MCCBစီးရီးများတွင် ချိန်ညှိနိုင်သော သံလိုက်ခရီးစဉ်ဆက်တင်များ (ဥပမာ၊ 4-10 ကြိမ် In) ပါ၀င်သည်) သည် တိုတောင်းသောလျှပ်စီးကြောင်းများကို အကာအကွယ်ပေးသေးစဉ်အတွင်း inrush လျှပ်စီးကြောင်းများကို သည်းခံနိုင်လောက်အောင် မြင့်မားသောအတိုင်းအတာကို သတ်မှတ်နိုင်စေမည်ဖြစ်သည်။

ပုံမှန်လက်ရှိအကွာအဝေးကဘာလဲ။

ဗို့အားမြင့်ပုံသွင်းထားသော case circuit breakers များသည် ယေဘုယျအားဖြင့် standard miniature breakers များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုမြင့်မားသော amperage လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။ ကျွန်ုပ်တို့၏အကွာအဝေးသည် ပုံမှန်အားဖြင့် အကျုံးဝင်သည်။250A မှ 2500A အထိ၎င်းတို့ကို ပင်မဖြန့်ချီသည့် feeders များနှင့် ကြီးမားသောစက်မှုလုပ်ငန်းများအတွက် သင့်လျော်စေသည်။

၎င်းတို့သည် fuse များနှင့် မည်သို့ကွာခြားသနည်း။

• ပြန်လည်သတ်မှတ်နိုင်သည်-အမှားတစ်ခုပြီးနောက် အစားထိုးရမည့် fuses များနှင့်မတူဘဲ၊ ခလုတ်တိုက်ပြီးနောက် MCCB ကို ပြန်လည်သတ်မှတ်နိုင်သည်။
• ချိန်ညှိနိုင်မှု-MCCBs များသည် ချိန်ညှိနိုင်သော ခရီးဆက်တင်များ (အပူနှင့် သံလိုက်) ကို fixed fuses များမပေးနိုင်သော တိကျသောကာကွယ်မှုညှိနှိုင်းမှုကို ပေးဆောင်ရန် ခွင့်ပြုပါသည်။
• ပြောင်းနေသည်-MCCB သည် ပြုပြင်ထိန်းသိမ်းမှုအတွက် ပါဝါချိတ်ဆက်မှုကိုဖြတ်ရန် လက်စွဲခလုတ်တစ်ခုအဖြစ် လုပ်ဆောင်နိုင်သည်။

DC စနစ်တွင် AC ဘရိတ်ကာကို အသုံးပြုပါက မည်သို့ဖြစ်မည်နည်း။

ဒီလိုမလုပ်ပါနဲ့။AC breakers များသည် လျှပ်စစ် arc ကို ငြိမ်းသတ်ရန် alternating current crossing zero ကို အားကိုးသည်။ DC လျှပ်စီးကြောင်းသည် သုညကိုမဖြတ်နိုင်သောကြောင့် arc သည် ငြိမ်းအေးမည်မဟုတ်သည့်အပြင် မီး သို့မဟုတ် ပေါက်ကွဲစေနိုင်သည်။ DC အပလီကေးရှင်းများအတွက် အထူးအဆင့်သတ်မှတ်ထားသော breaker ကို သင်အသုံးပြုရပါမည်။

ဗို့အားမြင့် MCCB ကို ဘယ်လို ဘေးကင်းစွာ အစားထိုးမလဲ။

လုံခြုံမှုက အဓိကပါ။ ဤအဆင့်များကို လိုက်နာပါ-

1. အားအင်လျှော့ပါ-အထက်စီးကြောင်းပါဝါထောက်ပံ့မှုကို ပိတ်ပြီး ဗို့အား သုညကို စစ်ဆေးပါ။
2. လော့ခ်ချခြင်း/ Tagout-မတော်တဆ ပြန်လည်အားဖြည့်ခြင်းမှ ကာကွယ်ရန် လော့ခ်ချထားသော စက်များကို အသုံးပြုပါ။
3. ချိတ်ဆက်မှုဖြုတ်ရန်-ကြိုးများကို ဖယ်ရှားပြီး ကေဘယ်ကြိုးများကို ဆွဲချပါ (လိုအပ်ပါက ကြားနေ)။
4. အစားထိုး-ယူနစ်အဟောင်းကိုဖြုတ်ပြီး အသစ်ကိုတပ်ဆင်ပါ။AC High Voltage Molded Case Circuit Breakerချိတ်ဆက်မှုအားလုံးကို ထုတ်လုပ်သူ၏ သတ်မှတ်ချက်များနှင့်အညီ တုန်လှုပ်စေကြောင်း သေချာစေပါသည်။
