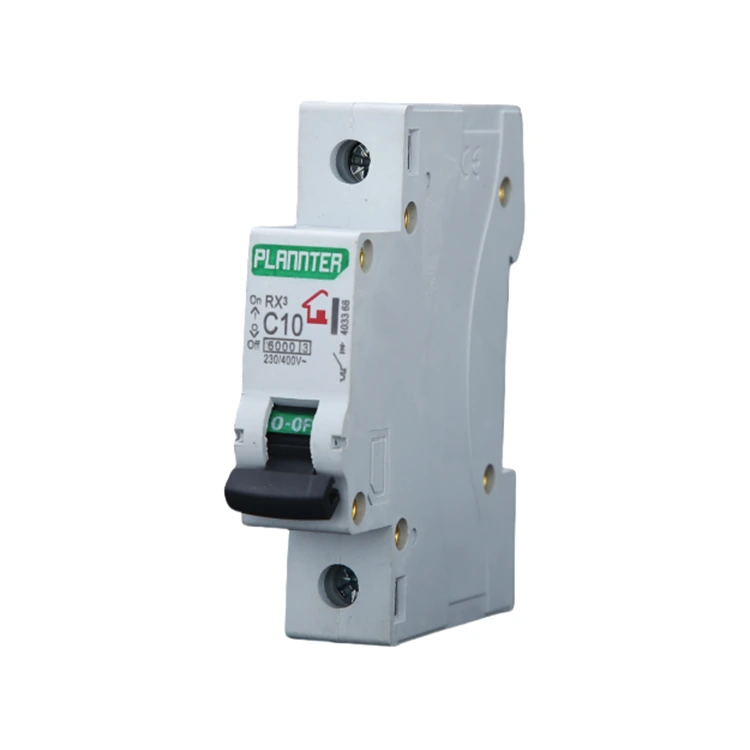

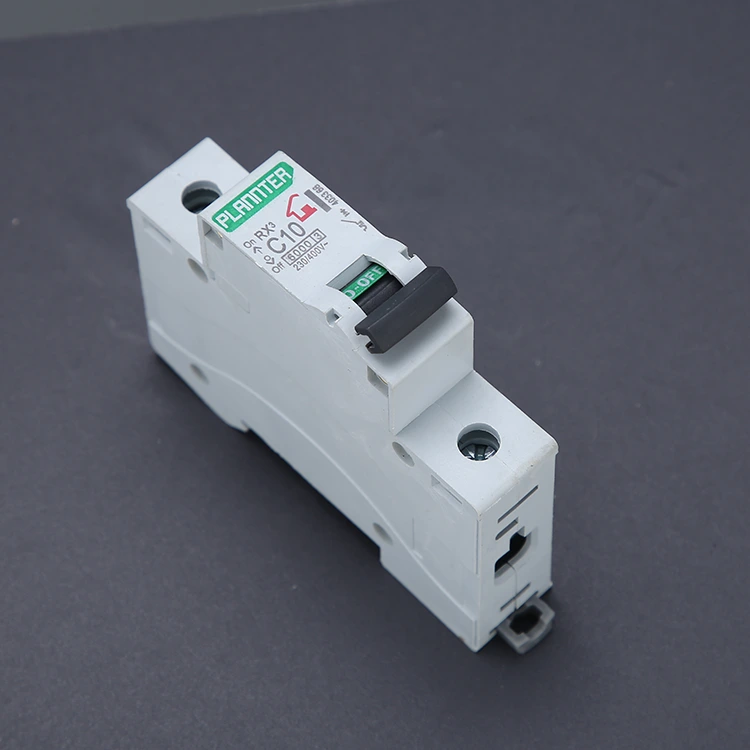

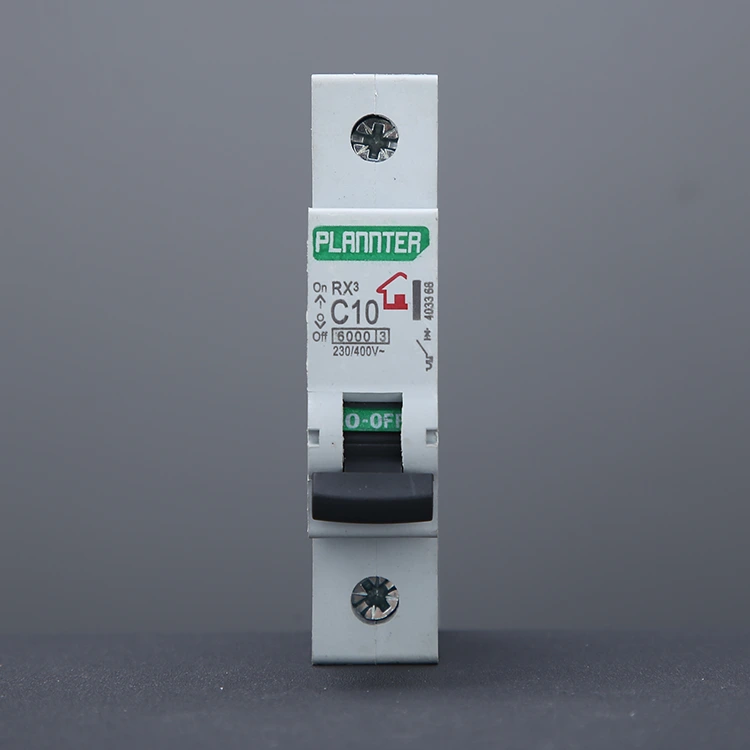

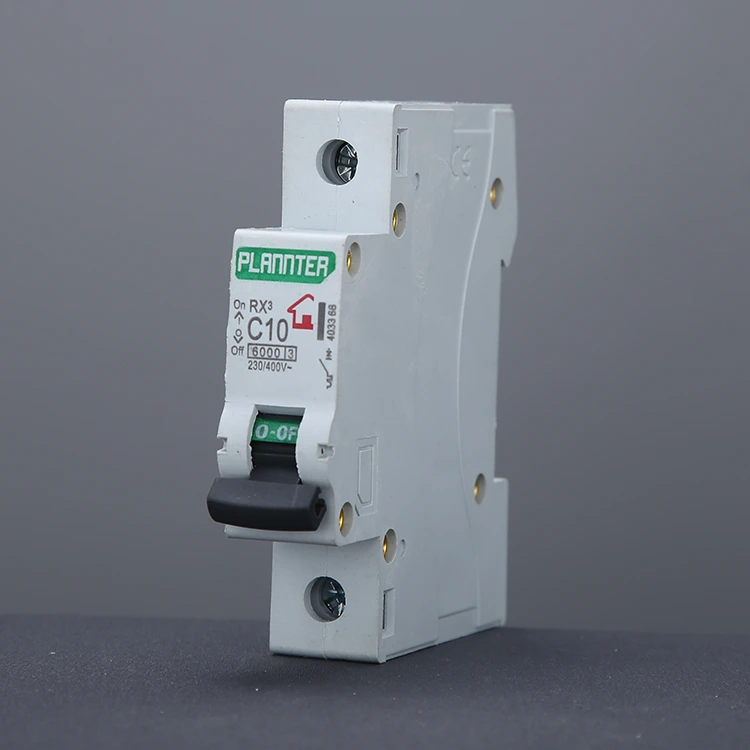

Air-Switch Circuit Breaker

PUGAO (Plannter Electric) သည် တရုတ်နိုင်ငံတွင် ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။ ကျွန်ုပ်တို့၏ Air-Switch Circuit Breaker (MCB) ၏ ပမာဏသည် သမားရိုးကျ ထုတ်ကုန်များ၏ 1/3 မျှသာ (စံ 1P အကျယ် 18mm) သာဖြစ်ပြီး ရထားတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးကာ အစားထိုးချိန်ကို 2 မိနစ်အတွင်း ထိန်းချုပ်နိုင်ပြီး ဖောက်ထွင်းမြင်ရသည့် ဘူးခွံသည် ပြဿနာဖြေရှင်းရန်အတွက် အဆင်ပြေပါသည်။ ဘေးကင်းရေးစွမ်းဆောင်ရည်၊ ဝန်ပိုအပူထုတ်လွှတ်ခြင်းနှင့် ဝါယာရှော့သံလိုက်ထုတ်လွှတ်မှု နှစ်ဆကာကွယ်မှုဖြင့်၊ arc extinguishing နည်းပညာသည် 400V ပြန်လည်ရယူခြင်းဗို့အားကို ခံနိုင်ရည်ရှိပြီး arc extinguishing အချိန် <0.1 စက္ကန့်ကို ခံနိုင်ရည်ရှိသည်။

ကျယ်ပြန့်စွာ လိုက်လျောညီထွေရှိမှု၊ လေ-ခလုတ်ဆားကစ် ဘရိတ်ကာသည် -5°C မှ 40°C ပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ fuse စနစ်များထက် ကုန်ကျစရိတ် 40% သက်သာသော လုပ်ငန်းပေါင်း 10,000 ၏ သက်တမ်းသည် စီးပွားရေးဆိုင်ရာ အားသာချက်များကို သရုပ်ပြပါသည်။ အပလီကေးရှင်းများတွင် လက်ရှိအဆင့်သတ်မှတ်ချက်များ (6A-125A)၊ ဖောက်ထွင်းနိုင်မှု (ပြည်တွင်းအတွက် 6kA၊ စက်မှုလုပ်ငန်းအတွက် ≥10kA) တို့ကို အာရုံစိုက်ရန် လိုအပ်သည့် ရွေးချယ်မှုတွင် ပြည်တွင်းနှင့် စက်မှုဆားကစ်များကို အကာအကွယ်ပေးရန် ပါဝင်သည်။

Air-Switch Circuit Breaker ဆိုတာဘာလဲ။

Air-Switch Circuit Breaker သည် လေကို arc-extinguishing ကြားခံအဖြစ် အသုံးပြုသည့် ဆားကစ်အကာအကွယ်ကိရိယာတစ်ခုဖြစ်သည်။ ဝန်ပိုခြင်း သို့မဟုတ် ဝါယာရှော့ဖြစ်ခြင်းဖြစ်စဉ်တွင် ပါဝါထောက်ပံ့မှုကို အလိုအလျောက်ပြတ်တောက်စေရန် ဒီဇိုင်းထုတ်ထားပြီး ဝိုင်ယာကြိုးများနှင့် စက်ပစ္စည်းများ၏ ဘေးကင်းမှုကို ကာကွယ်ပေးပါသည်။

ခလုတ်သည် မြင့်မားသောလက်ရှိစီးဆင်းမှုကို နှောင့်ယှက်သောအခါ၊ ပြင်းထန်သော၊ အပူချိန်မြင့်သောလျှပ်စစ်ဓာတ်သည် အဆက်အသွယ်များကြားတွင် ဖြစ်ပေါ်သည်။ ဤ arc ကို ချက်ခြင်း မငြိမ်းပါက၊ ၎င်းသည် ခလုတ်ကို လောင်ကျွမ်းစေနိုင်သည် သို့မဟုတ် မီးစတင်လောင်ကျွမ်းနိုင်သည်။

လေခလုတ်တွင် အထူးဒီဇိုင်းထုတ်ထားသော အတွင်းပိုင်းအောင့်-ငြိမ်းအေးမှုအခန်းပါရှိသည်။ arc တစ်ခုကို ထုတ်ပေးသောအခါ၊ ၎င်းအား သေးငယ်သော arcs များအဖြစ်သို့ အပိုင်းပိုင်းခွဲကာ အနီးနားရှိလေဖြင့် လျှင်မြန်စွာ အေးသွားကာ arc ၏ ငြိမ်းသွားခြင်းကို ဖြစ်ပေါ်စေပါသည်။

လျှောက်လွှာ

1. အိမ်သုံးပစ္စည်းများကို အကာအကွယ်ပေးခြင်း: အသေးစား circuit breaker များကို အိမ်သုံးလျှပ်စစ်အတွက် ဘေးကင်းစေရန်အတွက် လေအေးပေးစက်၊ အဝတ်လျှော်စက်များနှင့် အခြားအိမ်သုံးပစ္စည်းများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။ စက်ပစ္စည်းများနှင့် တစ်ကိုယ်ရေ လုံခြုံမှုကို ကာကွယ်ပါ။

2. စက်မှုလုပ်ငန်းလျှောက်လွှာ: Air-Switch Circuit Breakers များသည် စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ ဓာတ်အားစနစ်များနှင့် ဆက်သွယ်ရေးကိရိယာများ၊ ဝန်ပိုခြင်းနှင့် ဝါယာရှော့ဖြစ်ခြင်းများကို အကာအကွယ်ပေးရန်အတွက် အလွန်အရေးကြီးပြီး ရှုပ်ထွေးသောလျှပ်စစ်စနစ်များတွင်ပင် တည်ငြိမ်စွာလည်ပတ်နိုင်စေပါသည်။

အားသာချက်

ကောင်းမွန်သောလုံခြုံရေးစွမ်းဆောင်ရည်: PUGAO တွင် ၎င်း၏ကိုယ်ပိုင်နည်းပညာအဖွဲ့ရှိပြီး အလွန်လုံခြုံစိတ်ချရသောကာကွယ်မှုလုပ်ဆောင်ချက်ပါရှိသော အဆင့်မြင့်အီလက်ထရွန်နစ်ထိန်းချုပ်မှုနည်းပညာကို အသုံးပြုကာ လျှပ်စစ်ပုံမှန်မဟုတ်သည့်အခါ လျှပ်စစ်မီးအား အလိုအလျောက်ဖြတ်တောက်နိုင်ပြီး မီးနှင့်အခြားမတော်တဆမှုများကို ထိရောက်စွာကာကွယ်နိုင်မည်ဖြစ်သည်။

လွယ်ကူသောတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု: ပစ္စည်းအသစ်များ တပ်ဆင်ခြင်း သို့မဟုတ် ပြုပြင်မွမ်းမံခြင်း ဆားကစ်များ တပ်ဆင်ခြင်းဖြစ်စေ ကျစ်လစ်ပြီး အဆင်ပြေသည်၊ ၎င်းသည် နေ့စဉ်ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစားထိုးမှုအတွက် လွယ်ကူမြန်ဆန်ပါသည်။

ခိုင်မာသောအသုံးချမှု: Air-Switch Circuit Breakers များသည် သတ်မှတ်ချက်ဘောင်များ၊ အမှတ်တံဆိပ်များ အပါအဝင် မတူညီသော လျှပ်စစ်စနစ်များ၏ လိုအပ်ချက်များအရ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

အသုံးပြုမှု အကြံပြုချက်များ

1. Correct Rated Current ကို ရွေးပါ။

Air-Switch Circuit Breaker ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်း ≥ 1.2 မှ 1.5 ဆ ဖြစ်သင့်သည်။ နိမ့်လွန်းသော အဆင့်သတ်မှတ်ချက်ကို ရွေးချယ်ခြင်းသည် မြင့်မားလွန်းသည့်အရာကို ရွေးနေစဉ်တွင် မကြာခဏ ခလုတ်တိုက်ခြင်းများကို ဖြစ်ပေါ်စေနိုင်သည်။ ကျေးဇူးပြု၍ သင့်ပရောဂျက်၏ တိကျသောအသေးစိတ်အချက်အလက်များကို ဖြည့်စွက်ပါ၊ PUGAO သည် သင့်လိုအပ်ချက်များကို အကဲဖြတ်ပြီး သင့်လျော်သောဖြေရှင်းချက်ကို အကြံပြုပါမည်။

2. Load ကို အခြေခံ၍ သင့်လျော်သော Tripping Curve ကို ရွေးချယ်ပါ။

အမျိုးအစား B- အလင်းရောင်နှင့် ခံနိုင်ရည်ရှိသော ဝန်များ

အမျိုးအစား C- အထွေထွေသုံးပစ္စည်းများ၊ ပါဝါပလပ်ပေါက်များနှင့် မော်တာအသေးများ

အမျိုးအစား D- မြင့်မားသော လျှပ်စီးကြောင်းများနှင့် ကြီးမားသော မော်တာများပါသည့် စက်ပစ္စည်း

မသေချာပါက၊ ၎င်းသည် အကောင်းဆုံး ဘက်စုံအသုံးပြုနိုင်သောကြောင့် C-Curve ကို ဦးစားပေးရွေးချယ်ပါ။

3. သင့်လျော်သောတပ်ဆင်ခြင်း။

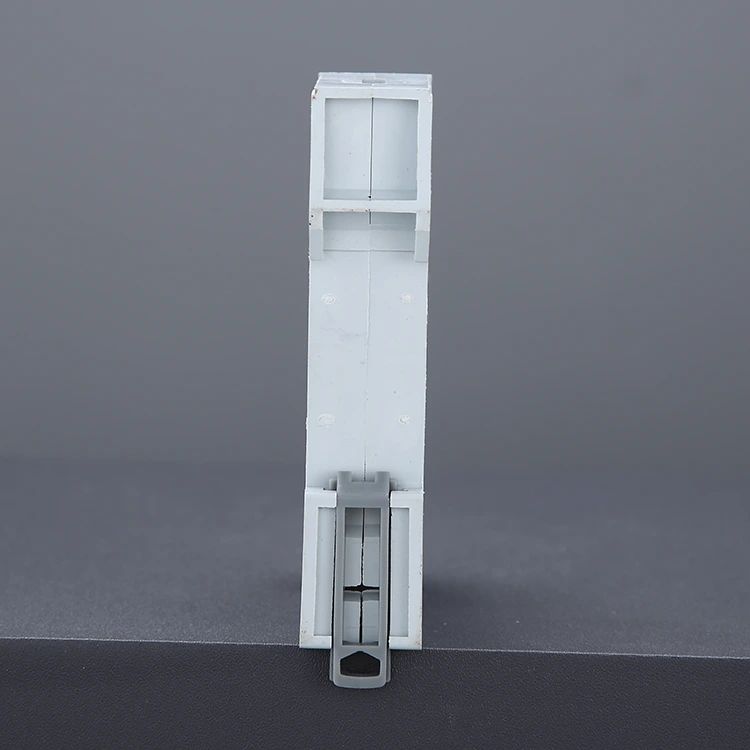

ACB ကို တပ်ဆင်သည့်အခါ၊ ၎င်းအား စံ DIN ရထားလမ်းပေါ်တွင် တပ်ဆင်ရပါမည်။ လျော့ရဲခြင်းနှင့် နောက်ဆက်တွဲ အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် ဝါယာကြိုးများကို လုံလုံခြုံခြုံ တင်းကျပ်ထားရပါမည်။ သတ်မှတ်ထားသော gauge လိုအပ်ချက်များနှင့် ကိုက်ညီသော ဝါယာကြိုးများကို အသုံးပြုပါ (ဥပမာ၊ 32A အဆင့်သတ်မှတ်ချက်အတွက်၊ ဝိုင်ယာဖြတ်ပိုင်း ≥ 4mm² ကို အကြံပြုထားသည်)။

အကြံပြုထားသည့် တပ်ဆင်ခြင်းပတ်ဝန်းကျင်- ခြောက်သွေ့ပြီး လေဝင်လေထွက်ကောင်းသော ဖြန့်ဖြူးရေးသေတ္တာအတွင်း ထည့်သွင်းပါ။ မြင့်မားသော အပူချိန်၊ စိုထိုင်းဆ သို့မဟုတ် အဆိပ်သင့်သော ပတ်ဝန်းကျင်များနှင့် ထိတွေ့ခြင်းမှ ရှောင်ကြဉ်ပါ။ လိုအပ်ပါက နောက်ထပ်အကာအကွယ်အကာအရံတစ်ခုကို တပ်ဆင်ပါ။

4. ကြာရှည်စွာ ဝန်အပြည့်လုပ်ဆောင်ခြင်းကို ရှောင်ကြဉ်ပါ။

အဆင့်သတ်မှတ်တန်ဖိုး၏ 70% မှ 80% အတွင်း အမှန်တကယ်လည်ပတ်နေသော လက်ရှိကို ထားရှိရန် အကြံပြုထားသည်။ အပြည့်အ၀ဖြင့် ကြာရှည်စွာ လည်ပတ်ခြင်းသည် အပူချိန် အလွန်အကျွံ မြင့်တက်ခြင်းနှင့် ဝန်ဆောင်မှုသက်တမ်း တိုတောင်းခြင်းတို့ကို ဖြစ်စေနိုင်သည်။

အဖြစ်များသောအမှားများနှင့် ပြဿနာဖြေရှင်းခြင်း

Air-Switch Circuit Breakers များတွင် ချို့ယွင်းချက်များသည် ပုံမှန်အားဖြင့် ဝန်ပိုခြင်း၊ ဝါယာကြိုးများ ညံ့ဖျင်းခြင်း သို့မဟုတ် ထုတ်ကုန်ရွေးချယ်မှု မမှန်ကန်ခြင်းတို့ကြောင့် ဖြစ်သည်။ မှန်ကန်သောထုတ်ကုန်ရွေးချယ်မှု၊ သင့်လျော်သောတပ်ဆင်မှုနှင့် ပုံမှန်စစ်ဆေးခြင်းကိုသေချာစေခြင်းဖြင့် ဖြစ်နိုင်ခြေပြဿနာများ၏ 90% ကျော်ကို ထိရောက်စွာရှောင်ရှားနိုင်သည်။

သင့်ထုတ်ကုန်ပေးပို့မှုနှင့်အတူ၊ ကျွန်ုပ်တို့သည် တပ်ဆင်မှု၊ အသုံးပြုမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုဆိုင်ရာ ပြည့်စုံသော အကြံပြုချက်များကို ပေးပါသည်။ အောက်ပါ ဘုံပြဿနာများစာရင်းသည် အထောက်အကူဖြစ်စေသော ကိုးကားချက်အဖြစ် ဆောင်ရွက်ပါသည်။

1. မကြာခဏ ခလုတ်တိုက်ခြင်း။

ရောဂါလက္ခဏာ: အချိန်အတိုင်းအတာတစ်ခုအထိ ပါဝါမြင့်ပစ္စည်းများကို လည်ပတ်ပြီးနောက်၊ ဆားကစ်ဘရိတ်ကာသည် အလိုအလျောက် လည်ပတ်သွားကာ ခလုတ်သည် ထိမိခြင်းမှ သိသိသာသာ နွေးထွေးသွားပါသည်။

အကြောင်းတရားများ-

အလွန်အကျွံ Load- ဆားကစ်အတွင်း လည်ပတ်နေသော စက်ပစ္စည်းများမှ ထုတ်ယူထားသော စုစုပေါင်းလျှပ်စီးကြောင်းသည် circuit breaker ၏ အဆင့်သတ်မှတ်ထားသော လက်ရှိပမာဏထက် ကျော်လွန်နေပါသည်။

မြင့်မားသောပတ်ဝန်းကျင် အပူချိန်- ဖြန့်ဝေပုံးအတွင်း ညံ့ဖျင်းသောအပူသည် ဖြန့်ဝေမှုသေတ္တာအတွင်းရှိ ဆားကစ်ဘရိတ်ကာ၏ အတွင်းပိုင်း အပူအာရုံခံခြင်း အစိတ်အပိုင်းများကို အချိန်မတိုင်မီ စတင်ဖြစ်ပေါ်စေသည်။

ဖြေရှင်းချက်: ဝန်ကိုဖြန့်ဝေရန်အတွက် တူညီသောဆားကစ်သို့ ချိတ်ဆက်ထားသော ပါဝါမြင့်သောကရိယာအရေအတွက်ကို လျှော့ချပါ။

ဝန်သည် အမှန်တကယ် လိုအပ်ပြီး ရှိပြီးသား ဝိုင်ယာသတ်မှတ်ချက်များက ၎င်းကို ခွင့်ပြုပါက ပိုမိုမြင့်မားသော လက်ရှိအဆင့်သတ်မှတ်ချက်ဖြင့် circuit breaker သို့ အဆင့်မြှင့်ပါ။

2. Instantaneous Tripping

ရောဂါလက္ခဏာ: ဆားကစ်ဘရိတ်ကာကို ပိတ်လိုက်သည် သို့မဟုတ် သီးခြားစက်ပစ္စည်းတစ်ခုအား ပလပ်ထိုးပြီးနောက် ချက်ချင်းဆိုသလို၊ ကျယ်လောင်သောပေါက်ကွဲသံ သို့မဟုတ် မြင်သာသောမီးပွားဖြင့် ချက်ခြင်းဆိုသလိုပင် ဘရိတ်ကာသည် ချက်ခြင်းသွားပါသည်။

အကြောင်းတရားများ-

လိုင်းတို-ပတ်လမ်း- တိုက်ရိုက်ဝါယာကြိုးသည် ကြားနေဝါယာကြိုးနှင့် တိုက်ရိုက်ထိတွေ့သည်။

ပျက်စီးနေသော စက်ပစ္စည်း- အတွင်းပိုင်းလျှပ်စစ်ပြတ်တောက်မှု သို့မဟုတ် ချိတ်ဆက်ထားသော စက်ပစ္စည်းတစ်ခုအတွင်းတွင် လျှပ်စစ်ပတ်လမ်းပြတ်တောက်မှု ဖြစ်ပေါ်ခဲ့သည်။

ဖြေရှင်းချက်: breaker ကို ထပ်ခါတလဲလဲ ပိတ်ရန် မကြိုးစားပါနှင့်။ ထိုတိကျသော ဆားကစ်သို့ ချိတ်ဆက်ထားသော စက်ပစ္စည်းအားလုံးကို ဖြုတ်ပါ၊ ထို့နောက် ဘရိတ်ကာကို ထပ်မံပိတ်ရန် ကြိုးစားပါ။

breaker သည် ခရီးမသွားတော့ပါက၊ စက်ပစ္စည်းတစ်ခုသည် ချို့ယွင်းနေကြောင်း ညွှန်ပြပါသည်။ ဆက်သွားနေပါက၊ နံရံအတွင်းထည့်သွင်းထားသော ဝိုင်ယာများ ပျက်စီးသွားပါက ကျွမ်းကျင်လျှပ်စစ်ပညာရှင်မှ စစ်ဆေးရန် လိုအပ်ပါသည်။

3. လီဗာကို ပြန်လည်သတ်မှတ်ရန် ပျက်ကွက်ခလုတ်ဖွင့်ပါ။

ရောဂါလက္ခဏာ: ခလုတ်တိုက်ပြီးနောက်၊ ခလုတ်ခလုတ်သည် လျော့ရဲခြင်း သို့မဟုတ် အားနည်းခြင်း ခံစားရခြင်း၊ "ON" အနေအထားသို့ တွန်းလိုက်သောအခါ၊ ၎င်းသည် ချက်ချင်းဆိုသလို "OFF" အနေအထားသို့ ပြန်ရောက်သွားပါသည်။

အကြောင်းတရားများ-

ပြတ်တောက်မှု မရှင်းလင်းပါ- လိုင်းအတွင်း ဝါယာရှော့ သို့မဟုတ် ပြင်းထန်သော ဝန်ပိုရှိနေပါသေးသည်။ circuit breaker ၏ "free-trip" ယန္တရားသည် အကာအကွယ်ပေးရန်အတွက် ဆွဲဆောင်မှုရှိပါသည်။

အတွင်းပိုင်းယန္တရား ပျက်စီးခြင်း- အလွန်အမင်း တိုတောင်းသော ဖြစ်ရပ်တစ်ခုပြီးနောက်၊ အတွင်းပိုင်း အဆက်အသွယ်များ ပေါင်းစည်းသွားခြင်း ဖြစ်နိုင်သည်၊ သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ စမ်းရေတွင်းများသည် ပင်ပန်းနွမ်းနယ် ပျက်စီးသွားနိုင်သည်။

ဖြေရှင်းချက်: ပထမဦးစွာ Reset ခလုတ်သည် Residual Current Device (RCD) မှ ထွက်ပေါ်လာခြင်း မရှိမဖြစ် စစ်ဆေးပါ။

ပြင်ပချို့ယွင်းချက်များကို ဆုံးဖြတ်ပြီးသည့်တိုင် ဘရိတ်ကာကို မပိတ်နိုင်ပါက၊ ၎င်းသည် circuit breaker ကိုယ်တိုင် ပျက်စီးသွားပြီး အစားထိုးရမည်ကို ညွှန်ပြပါသည်။

4. Terminal အပူလွန်ကဲခြင်း သို့မဟုတ် အိမ်ရာအရောင်ပြောင်းခြင်း။

ရောဂါလက္ခဏာ: မီးလောင်သောအနံ့ကိုတွေ့ရှိသည်၊ သို့မဟုတ် ဆားကစ်ဘရိတ်ကာ၏ဝါယာကြိုးစက်များနားတစ်ဝိုက်ရှိ ပလပ်စတစ်အိမ်များသည် အဝါရောင် သို့မဟုတ် မည်းနေပုံပေါ်သည်။

အကြောင်းတရားများ-

Loose Connections- ၎င်းသည် အန္တရာယ်အရှိဆုံး အန္တရာယ်ဖြစ်သည်။ ဝက်အူများကို မှန်ကန်စွာ တင်းကျပ်ရန် ပျက်ကွက်ခြင်းသည် အဆက်အသွယ် ခံနိုင်ရည်ကို တိုးစေပြီး အပူလွန်ကဲမှုကို ဖြစ်စေသည်။

မကိုက်ညီသော Wire Gauge- အလွန်ပါးလွှာသော ဝါယာကြိုးများကို အသုံးပြုခြင်းသည် circuit breaker သို့ အပူကို တိုက်ရိုက် လွှဲပြောင်းပေးပါသည်။

ဖြေရှင်းချက်: ပါဝါထောက်ပံ့မှုကိုချက်ချင်းဖြတ်ပါ။ မီးလောင်နေသော ဝါယာကြိုးများကို ဖြတ်ထုတ်ပါ၊ လျှပ်ကာကို အသစ်တစ်ဖန် ချွတ်ပါ၊ ဝက်အူများကို လုံခြုံစွာ တင်းကျပ်ပါ။ အပူကြောင့် circuit breaker ၏အိမ်သည် ပုံပျက်သွားပါက၊ ယူနစ်တစ်ခုလုံးကို အစားထိုးရမည်။

5. လုပ်ဆောင်နေစဉ်အတွင်း ထူးခြားသော Buzzing အသံ

ရောဂါလက္ခဏာ: လည်ပတ်နေစဉ်တွင်၊ ဆားကစ်ဘရိတ်ကာသည် တောက်လောင်နေသော်လည်း ဆက်တိုက်လျှပ်စစ်သံလိုက်မြည်သံ (AC လျှပ်စီးကြောင်း၏လက္ခဏာ) ကို ထုတ်လွှတ်သည်။

အကြောင်းတရားများ-

လျှပ်စစ်သံလိုက်ယန္တရားတုန်ခါခြင်း- အတွင်းပိုင်းလျှပ်စစ်သံလိုက်လက်နက်သည် မညီမညာဖြစ်နေသည် သို့မဟုတ် နိုင်ငံခြားအရာဝတ္ထုများ ယန္တရားထဲသို့ ဝင်ရောက်သွားပါသည်။

မြင့်မားသော Current Load- စွမ်းရည်ပြည့်လုနီးပါးလည်ပတ်သောအခါ၊ သံလိုက်စက်ကွင်းအားများသည် အတွင်းပိုင်းအစိတ်အပိုင်းများကို အနည်းငယ် ပဲ့တင်ထပ်စေပါသည်။

ဖြေရှင်းချက်- အလွန်ငြီးငွေ့ဖွယ်ကောင်းသော အသံသည် ပုံမှန်အားဖြင့် ပုံမှန်ဖြစ်သည်။ သို့သော်၊ အသံသည် ကျယ်လောင်ခြင်း သို့မဟုတ် ပြင်းထန်ပါက—အထူးသဖြင့် အပူလွန်ကဲခြင်းနှင့်အတူ လိုက်ပါသွားပါက- အတွင်းပိုင်းအစိတ်အပိုင်းများ အိုမင်းနေပြီဟု ညွှန်ပြနေပါသည်။ ယူနစ်ကို အစားထိုးရန် အကြံပြုထားသည်။
