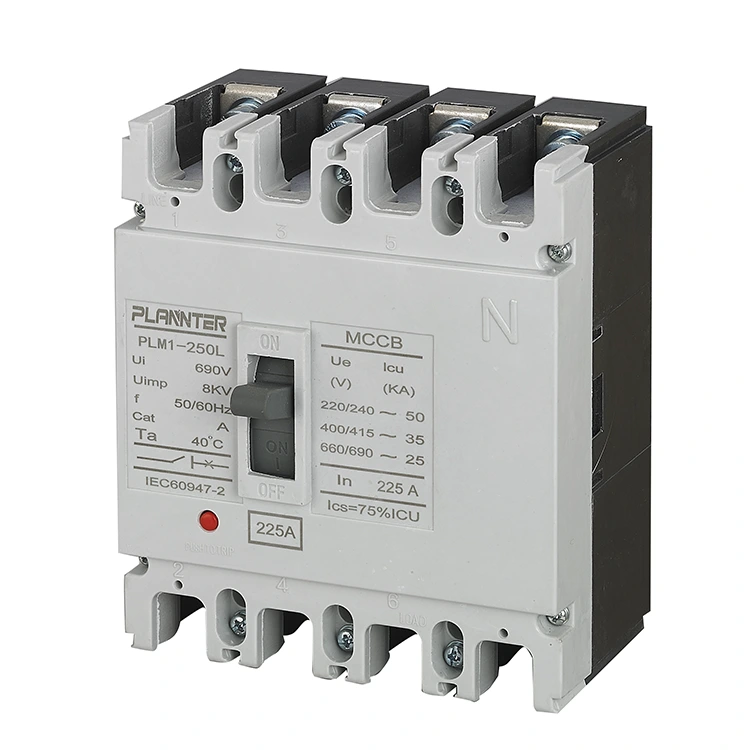

AC 4 Pole Molded Case Circuit Breaker 225A

AC 4 Pole Molded Case Circuit Breaker 225A ဆိုတာဘာလဲ။

ဟိAC 4 Pole Molded Case Circuit Breaker 225Aကြားနေလိုင်း (L1၊ L2၊ L3၊ N) ဖြင့် သုံးဆင့်ဆားကစ်များကို ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသော အထူးပြုလျှပ်စစ်ကာကွယ်ရေးကိရိယာဖြစ်သည်။ 225 Amperes အတွက် အဆင့်သတ်မှတ်ထားပြီး၊ ၎င်းသည် အလယ်အလတ်ဓာတ်အားဖြန့်ဖြူးမှုအတွက် အဓိကအစိတ်အပိုင်းတစ်ခုအဖြစ် ဆောင်ရွက်ကာ၊ စုစုပေါင်းစနစ်အထီးကျန်မှုကိုသေချာစေပြီး အောက်ပိုင်းရှိ စက်များကို အဝလွန်ခြင်းနှင့် ဆားကစ်ပြတ်ခြင်းမှ ကာကွယ်ပေးသည်။

အလုပ်လုပ်ပုံ၊ လုပ်ဆောင်ပုံနှင့် အမှားအယွင်းများ

လည်ပတ်မှု ယန္တရား

ယူနစ်တွင် ကွဲပြားသော ထိထိမိမိတုံ့ပြန်မှုနှင့်အတူ ရှင်းလင်းပြတ်သားသော တုံ့ပြန်မှုရှိသော လက်စွဲလုပ်ဆောင်မှု ယန္တရားတစ်ခုပါရှိသည်။ လက်ကိုင်ရာထူးများကို အတိအလင်း မှတ်သားထားသည်-

• ဖွင့်သည်-ပတ်လမ်းပိတ်ထားပြီး အားဖြည့်ပေးသည်။
• ပိတ်ထားသည်-ပတ်လမ်းပွင့်ပြီး အားအင်မရှိတော့ပါ။
• TrippED-ချို့ယွင်းချက်တစ်ခု ဖြစ်ပေါ်နေကြောင်း ညွှန်ပြသော အလယ်အလတ်အနေအထား။

အလုပ်အခြေခံ

AC 4 Pole Molded Case Circuit Breaker 225A သည် အလွှာနှစ်ခုကို ကာကွယ်ရန်အတွက် အပူ-သံလိုက် ခရီးဆောင်ယူနစ်ကို အသုံးပြုသည်-

• အပူဒဏ်ကာကွယ်ရေး (ဝန်ပို)အချိန်ပြောင်းပြန်သွားခြင်းကို ပံ့ပိုးပေးရန် bimetallic ဒြပ်စင်ကို အသုံးပြုသည်။ Overload Current မြင့်လေ ခရီးပိုမြန်လေဖြစ်သည်။
• သံလိုက်ကာကွယ်ရေး (Short Circuit):ပြင်းအားမြင့်မားသောပြတ်ရွေ့လျှောစီးကြောင်းများ (ဆယ်ဂဏန်း kA အထိ) ချက်ချင်းရှင်းလင်းရန် ချက်ချင်းတုံ့ပြန်မှုကို ပေးသည်။

ကော်မရှင်အဖွဲ့ဝင်များနှင့် ဆက်စပ်ပစ္စည်းများ

စီးရီးသည် တိကျသော အပလီကေးရှင်းလိုအပ်ချက်များအတွက် ခိုင်မာသော ချဲ့ထွင်နိုင်စွမ်းကို ပေးဆောင်သည်။ ကော်မရှင်ပေးခြင်းသည် သတ်မှတ်ထားသော အကွက်များတွင် လိုအပ်သော အပိုပရိုဂရမ်များကို ထည့်သွင်းခြင်း ပါဝင်သည်။

• အရန်အဆက်အသွယ်များ-breaker ၏ အခြေအနေကို အဝေးမှ အချက်ပြခြင်းအတွက်။
• Shunt ထုတ်ဝေမှု-ဘရိတ်ကာကို အဝေးမှ ခလုတ်တိုက်ခြင်း/ဖွင့်ခြင်းအတွက် ခွင့်ပြုသည်။
• လျှပ်စီးအား ထုတ်လွှတ်မှု-ဘေးကင်းသောအဆင့်အောက် ဗို့အားကျဆင်းသွားပါက ဘရိတ်ကာကို အလိုအလျောက် လည်ပတ်စေသည်။
• RCD မော်ဂျူး-ကျယ်ကျယ်ပြန့်ပြန့် ဘေးကင်းစေရန်အတွက် မြေကြီးယိုစိမ့်မှုကို အကာအကွယ် ထည့်ပေးသည်။

အဓိက နည်းပညာအင်္ဂါရပ်များနှင့် သတ်မှတ်ချက်များ

စွမ်းရည်

အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြစ်သည်။225Aအလယ်အလတ်ဖြန့်ဖြူးရေးဝန်များအတွက်သင့်လျော်သည်။

ဝင်ရိုးစွန်းများ

4-Pole (4P):အဆင့်သုံးဆင့်နှင့် ကြားနေကို ကာကွယ်ပေးပြီး ဆားကစ်၏ လုံးဝအထီးကျန်မှုကို သေချာစေသည်။

ဓာတ်အား

ပုံမှန် AC ဖြန့်ဖြူးရေးကွန်ရက်များ (ပုံမှန်အားဖြင့် 400V/690V AC) အတွက် ဒီဇိုင်းထုတ်ထားသည်။

ခရီးယူနစ်

စံအပူ-သံလိုက်မော်ဒယ်ဗားရှင်းပေါ်မူတည်၍ ချိန်ညှိနိုင်သော သို့မဟုတ် ပုံသေဆက်တင်များပါရှိသော ယူနစ်။

အဆင့်သတ်မှတ်ချက်များ နှောင့်ယှက်ခြင်း။

မြင့်မားသော ဝါယာရှော့ဖြတ်နိုင်သော စွမ်းရည် (Icu) သည် ကီလိုဂရမ် ဆယ်ဂဏန်းကို ဘေးကင်းစွာ ကိုင်တွယ်နိုင်စွမ်းရှိသည်။

တပ်ဆင်ခြင်း။

လုံခြုံစွာအသုံးပြုသည်။bolted ချိတ်ဆက်မှုများလက်ရှိ မြင့်မားသော အပလီကေးရှင်းများအတွက် ယုံကြည်စိတ်ချရသော လျှပ်စစ်အင်တာဖေ့စ်ကို သေချာစေခြင်း။

ဆောက်လုပ်ရေး

ထိခိုက်မှုဒဏ်ခံနိုင်ရည်ရှိပြီး အတိုင်းအတာတည်ငြိမ်သော ခိုင်ခံ့သောပုံသွင်းထားသော case ဒီဇိုင်း။

အရည်အသွေးအာမခံချက်

Pugao Electric တွင် ကျွန်ုပ်တို့၏မူအရ "ချို့ယွင်းချက်များကို နောက်တစ်ဆင့်သို့မတက်အောင် ကာကွယ်ခြင်း" ဖြစ်သည်။

• 100% စစ်ဆေးခြင်း-ယူနစ်တိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ စက်ပိုင်းဆိုင်ရာ၊ လျှပ်စစ်နှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ စမ်းသပ်မှုများကို ခံယူရမည်ဖြစ်သည်။
• ပို့ကုန်အဆင့် ထုပ်ပိုးမှု-AC 4 Pole Molded Case Circuit Breaker 225A သည် ခရီးဝေးကိုင်တွယ်မှုကို ခံနိုင်ရည်ရှိစေရန် လုံခြုံပါသည်။
• အမြန်ပို့ဆောင်ခြင်း-ပုံမှန်မော်ဒယ်များကို သိုလှောင်မှုမှ ရရှိလေ့ရှိပြီး စိတ်ကြိုက်မှာယူမှုများသည် အတည်ပြုထုတ်လုပ်သည့်အချိန်ဇယားအတိုင်း လုပ်ဆောင်နေပါသည်။

<

ထုတ်ကုန်သတ်မှတ်ချက်

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

3-Pole အစား 4-Pole ကို ဘာကြောင့်သုံးတာလဲ။

4-pole breaker သည် အဆင့်သုံးဆင့်လုံးကို ဖြတ်တောက်ပေးသည်။နှင့်neutral conductor သည် တပြိုင်နက်တည်း၊ ဤအရာသည်-

• ဘေးကင်းရေး-ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများအတွက် ပတ်လမ်း၏ စုစုပေါင်းအထီးကျန်မှုကို သေချာစေသည်။
• အရန်ဓာတ်အားစနစ်များ-utility နှင့် generator ပါဝါကြားတွင် ပြောင်းသည့်အခါ ကြားနေမှ မြေပြင်လှည့်ပတ်မှုများကို တားဆီးရန် လွှဲပြောင်းခလုတ်များ (ATS) အတွက် လိုအပ်ပါသည်။
• ဟာမိုနီ လျော့ပါးရေး-လိုင်းမဟုတ်သော ဝန်များ (VFD နှင့် ကွန်ပျူတာများကဲ့သို့) ကြောင့်ဖြစ်ပေါ်လာသော ကြားနေရေစီးကြောင်းများကို ကာကွယ်ပေးသည်။

ဗို့အားအဆင့်သတ်မှတ်ချက်ကဘာလဲ။

ဟိAC 4 Pole Molded Case Circuit Breaker 225Aပုံမှန်အားဖြင့် ပုံမှန်အားဖြင့် ပံ့ပိုးပေးသည့် စံ စက်မှုဖြန့်ဖြူးဗို့အားများအတွက် အဆင့်သတ်မှတ်ထားသည်။400V မှ 690V ACစနစ်များ။ အတိအကျ အဆင့်သတ်မှတ်ထားသည့် လည်ပတ်မှုဗို့အား (Ue) နှင့် လျှပ်ကာဗို့အား (Ui) အတွက် ယူနစ်ပေါ်ရှိ သီးသန့်အမည်ပြားကို ကျေးဇူးပြု၍ ကိုးကားပါ။

Trip Unit အမျိုးအစားကဘာလဲ။

စံပြမော်ဒယ်များ a ကိုအသုံးချပါ။အပူ-သံလိုက် ခရီးစဉ် ယူနစ်:

• အပူဓာတ်-bimetallic strip ကို အသုံးပြု၍ ဝန်ပိုခြင်းမှ ဆန့်ကျင်ဘက်အချိန်ကို အကာအကွယ်ပေးသည်။
• သံလိုက်-တိုတောင်းသော ဆားကစ်များကို ချက်ချင်းကာကွယ်ပေးသည်။

မှတ်ချက်- ပိုမိုတိကျသောဆက်တင်များအတွက် အီလက်ထရွန်းနစ်ခရီးစဉ်ယူနစ်များကို ရနိုင်ပါသည်။

ဖောက်ထွင်းနိုင်စွမ်းက ဘယ်လောက်လဲ။

ဖောက်ထွင်းနိုင်မှု (Icu) သည် သတ်မှတ်ထားသော မော်ဒယ်မူကွဲအလိုက် ကွဲပြားသော်လည်း အလယ်အလတ်ဖြန့်ဖြူးမှု၏ ပုံမှန်သိသိသာသာ ပြတ်တောက်နေသော ရေစီးကြောင်းများကို ကိုင်တွယ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ဟိAC 4 Pole Molded Case Circuit Breaker 225Aယေဘုယျအားဖြင့် breaking capacity ကို ပေးဆောင်သည်။25kA မှ 85kA အထိ(400V တွင်)၊ ၎င်းသည် ဝါယာရှော့ဆားကစ်များကို ထိခိုက်မှုမရှိဘဲ ဘေးကင်းစွာ အနှောင့်အယှက်ပေးနိုင်ကြောင်း သေချာစေပါသည်။
