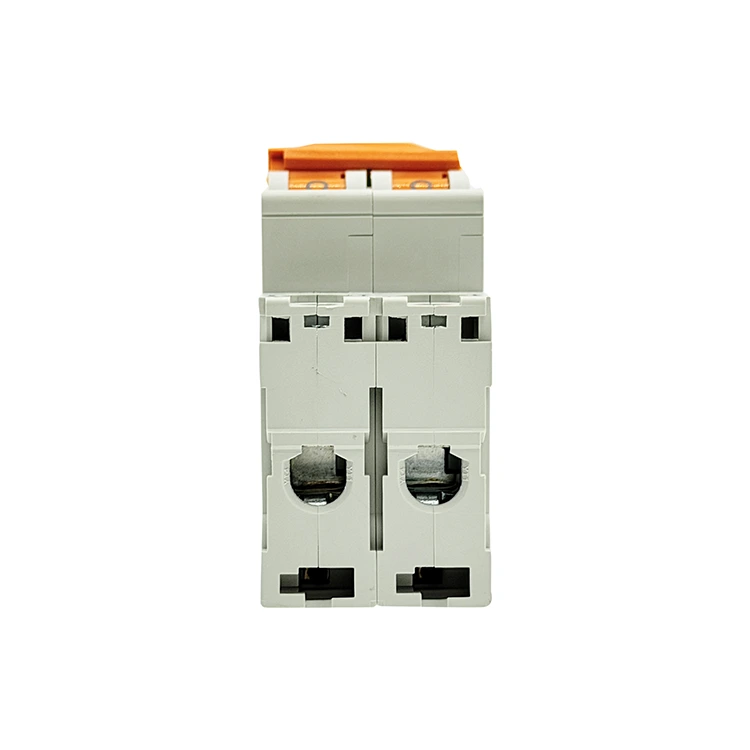

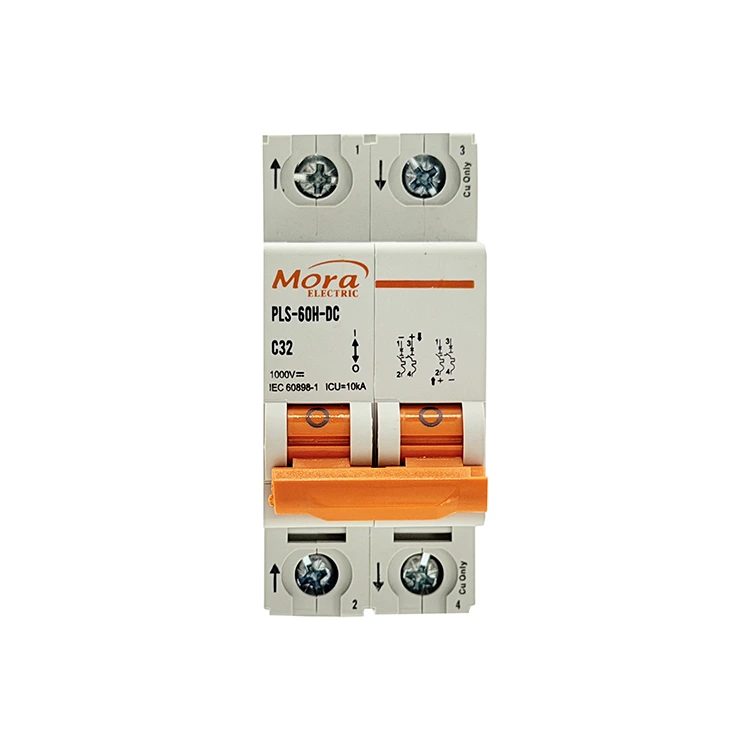

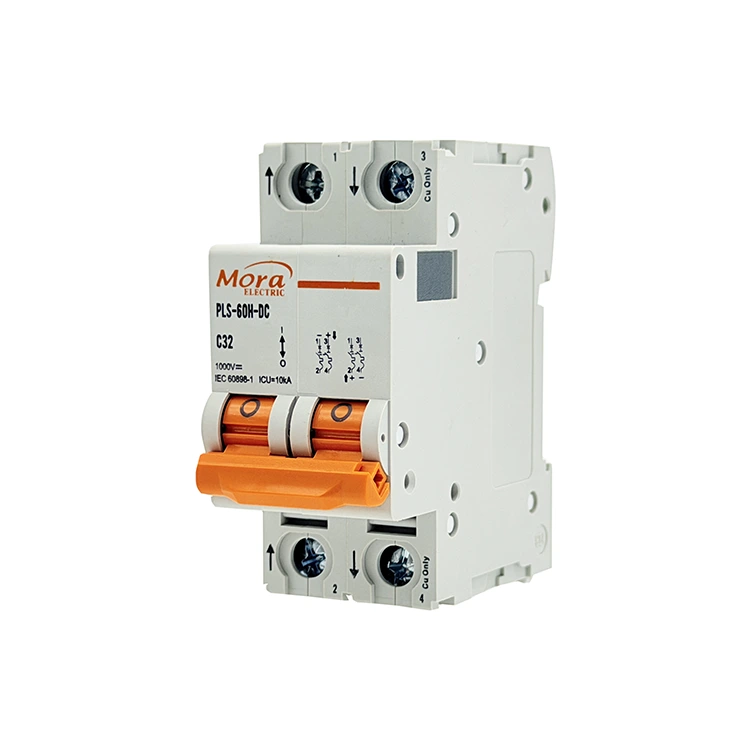

C65 2 Pole DC Circuit Breaker

တရုတ်နိုင်ငံအခြေစိုက် ယုံကြည်စိတ်ချရသော C65 2 Pole DC Circuit Breaker စက်ရုံတစ်ခုအနေဖြင့် PUGAO (Mora) သည် အပေါင်းနှင့် အနုတ်လိုင်းများကို တစ်ပြိုင်နက်တည်းဖြတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် multi-pole low-voltage switches များကို ထုတ်လုပ်ပါသည်။ ဤ 2P အပူ-သံလိုက် ဘရိတ်ကာသည် တယ်လီကွန်းနှင့် photovoltaic လိုအပ်ချက်များကို ကိုင်တွယ်ရန်အတွက် အလိုအလျောက် အစက်အပြောက်-ဂဟေဆက်ခြင်းနှင့် စွမ်းရည်မြင့် dual သံလိုက်ဂဟေအခန်းများပေါ်တွင် အားကိုးအားထားပြုပါသည်။

နည်းပညာဆိုင်ရာ အဓိပ္ပါယ်ဖွင့်ဆိုချက်

C65 2 Pole DC Circuit Breaker သည် 500V အထိ မြင့်မားသော ဗို့အား တိုက်ရိုက်လျှပ်စီးကြောင်း (DC) လှည့်ပတ်မှုကို စီမံခန့်ခွဲရန်နှင့် နှောက်ယှက်ရန်အတွက် တည်ဆောက်ထားသော ပေါင်းစပ်လျှပ်စစ်စက်ပိုင်းဆိုင်ရာ ဘေးကင်းလုံခြုံရေး ကိရိယာတစ်ခုဖြစ်သည်။ single-pole အခြားရွေးချယ်စရာများသည် မျဉ်း၏တစ်ဖက်ခြမ်းကိုသာ အနှောင့်အယှက်ပေးသော်လည်း 2-pole configuration သည် positive နှင့် negative conductor နှစ်ခုလုံးကို တစ်ပြိုင်နက်တည်း ကိုင်တွယ်သည်။ ဤနှစ်လိုင်းပြတ်တောက်မှုသည် ပြီးပြည့်စုံသော galvanic အထီးကျန်မှုကို ပေးစွမ်းပြီး အခြေအမြစ်မရှိသော ရေပေါ်ကွန်ရက်များအတွက် အရေးကြီးပါသည်။

ကျွန်ုပ်တို့၏ 2P အသေးစား circuit breaker သည် အတွင်းပိုင်းဘုံ-ခရီးစဉ် ယန္တရားတစ်ခုဖြင့် လွတ်လပ်သောဝင်ရိုးနှစ်ခုကို ချည်နှောင်ထားသည်။ တိုင်နှစ်ခုလုံးသည် ချို့ယွင်းချက်တစ်ခုကို တွေ့ရှိပါက၊ လိုင်းနှစ်ခုစလုံးသည် ချက်ခြင်းပွင့်သွားပြီး ကျန်စပယ်ယာမှတစ်ဆင့် ဗို့အားပြန်မဝင်အောင် ကာကွယ်ပေးသည်။

500V Floating Solar PV Arrays

အင်ဗာတာ၏ ထိရောက်မှုကို အမြင့်ဆုံးဖြစ်စေရန် စနစ်ဗို့အားကို မြှင့်တင်ထားသည့် နေရောင်ခြည်စွမ်းအင်သုံး ခင်းကျင်းများတွင်၊ အနုတ်လိုင်းကို မြေချခြင်းသည် မကြာခဏ လက်တွေ့မကျပါ။ C65 2 Pole DC Circuit Breaker သည် PV ကြိုးတစ်ချောင်း၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဆီသို့ ကြိုးတပ်ထားသည်။ ဝင်ရိုးစွန်းနှစ်ခုလုံးကို သီးခြားခွဲထားခြင်းဖြင့် နေ့ခင်းဘက်ပြုပြင်ထိန်းသိမ်းမှုကွင်းများအတွင်း ဖြစ်နိုင်ချေရှိသော မြေပြင်မှ မြေပြင်ရှော့တိုက်ခြင်းအန္တရာယ်များကို လုံးဝဖယ်ရှားပေးပါသည်။

စွမ်းဆောင်ရည်မြင့် ဘက်ထရီ စွမ်းအင် သိုလှောင်မှု စနစ်များ

စက်မှုဘက်ထရီဘဏ်များနှင့် off-grid ဆိုလာသိုလှောင်မှုပုံစံများသည် 120V မှ 400V DC ဆက်တင်များပေါ်တွင် လုပ်ဆောင်လေ့ရှိသည်။ ဝင်ရိုးစွန်းတစ်ခုတည်း စက်ပစ္စည်းသည် ဤဆားကစ်များအတွင်းရှိ နှစ်ထပ်မြေကြီးအမှားကို လုံခြုံစွာ မရှင်းလင်းနိုင်ပါ။ ဤ 2-pole စနစ်အား အကောင်အထည်ဖော်ခြင်းဖြင့် ဘက်ထရီအကာအရံရှိ မည်သည့်နေရာတွင်မဆို ပြတ်တောက်သော circuit များကို သန့်ရှင်းပြီး ကျယ်ကျယ်ပြန့်ပြန့် ပိတ်သွားစေရန် သေချာစေသည်။

လျှပ်စစ်ယာဉ် အမြန်အားသွင်းစနစ် အခြေခံအဆောက်အအုံများ

လုပ်ငန်းသုံး အမြန်အားသွင်းစခန်းများသည် ဗို့အားမြင့် DC လမ်းကြောင်းများကို အသုံးပြုပြီး စွမ်းအင်ကို ယာဉ်ဘက်ထရီများထံ လွှဲပြောင်းပေးပါသည်။ ဤ circuit breaker သည် အတွင်းပိုင်း rectifier sub-circuit နှင့် primary dispensing cord တို့ကြားတွင် local isolation checkpoint အဖြစ် လုပ်ဆောင်ပြီး ဝန်ဆောင်မှုပညာရှင်များအား ဓာတ်အားလိုင်းအားလုံးကို တစ်ပြိုင်နက်ဖြတ်ရန် စက်ပိုင်းဆိုင်ရာနည်းလမ်းကို ပေးဆောင်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်တွင်ဖော်ပြထားသော စွမ်းဆောင်ရည်ကန့်သတ်ချက်များနှင့် ကုန်ကြမ်းများကို ကျွန်ုပ်တို့၏ထုတ်လုပ်မှုကြမ်းပြင်ရှိ အလိုအလျောက်စမ်းသပ်ခြင်းခုံများမှတစ်ဆင့် စစ်ဆေးအတည်ပြုသည်-

C65 2 Pole DC Circuit Breaker ၏ နည်းပညာဆိုင်ရာ အကျိုးကျေးဇူးများ

1. Dual-Pole Synchronous Trip Linkage

ရထားလမ်းတစ်ခုတွင် ဗို့အားမြင့် ရှော့လျှောပတ်လမ်းတစ်ခု ဖြစ်ပေါ်သောအခါ၊ အချိုးမညီသော ဗို့အားမြှင့်တက်ခြင်းသည် သင်၏ အင်ဗာတာများ သို့မဟုတ် ဒေတာဆာဗာများကို ပျက်စီးစေနိုင်သည်။ ကျွန်ုပ်တို့၏ C65 2 Pole DC Circuit Breaker တွင် အတွင်းဝင်ရိုးစွန်းနှစ်ခုလုံးကို ချိတ်ဆက်ထားသော စက်တွင်းခရီးဘားတစ်ခုပါရှိသည်။ အပြုသဘောဆောင်သောရထားလမ်းပေါ်တွင်သာ တိုတောင်းသောပတ်လမ်းတစ်ခုဖြစ်ပေါ်လျှင်ပင်၊ အတွင်းပိုင်းချိတ်ဆက်မှုသည် တိုင်နှစ်ခုလုံးကို 5 မီလီစက္ကန့်အတွင်းပွင့်စေပြီး ဖြစ်နိုင်ချေရှိသော အန္တရာယ်ရှိသော vector များကို ဆားကစ်ခွဲတစ်ခုလုံးမှ ဖယ်ရှားပေးသည်။

2. Series-Connected Permanent Magnet Arc Extinguishing

ပိုများသော DC ဗို့အားများသည် အဆက်အသွယ်များကို ခွဲခြားထားသောအခါ ပိုရှည်ပြီး ပိုမိုပြင်းထန်သော လျှပ်စစ် arcs များကို ထုတ်ပေးပါသည်။ ယင်းကို တန်ပြန်ရန်၊ ကျွန်ုပ်တို့၏ 2P breaker သည် လက်ရှိလမ်းကြောင်းကို ဆက်တိုက်ရှိ ကွဲပြားသော arc အခန်းနှစ်ခုမှတစ်ဆင့် လမ်းကြောင်းပေးသည်။ အခန်းတစ်ခုစီတိုင်းတွင် ကန့်လန့်အားဆန့်ရန် လျှပ်စစ်သံလိုက်အားကိုအသုံးပြုကာ တပ်ဆင်ထားသော အမြဲတမ်းသံလိုက်များပါရှိပြီး ၎င်းအား 9-ပန်းကန်တစ်ခုစီတွင် သံမဏိအအေးပေးဇယားနှစ်ခုအဖြစ်သို့ တွန်းပို့ပါသည်။ ဤအခန်းနှစ်ခန်း ဒီဇိုင်းသည် arc ဗို့အားကို ပိုင်းခြားပေးကာ 500V DC စွမ်းအင်ကို တစ်ခုတည်းဝင်ရိုးစွန်း အပြင်အဆင်ထက် ပိုမြန်စေသည်။

3. အလိုအလျောက်ထုတ်လုပ်ခြင်းနှင့် တသမတ်တည်း ချိန်ညှိခြင်း

အတွင်းပိုင်း တပ်ဆင်မှုတွင် ကွဲလွဲမှုများသည် ခရီးအစီအစဉ်တစ်ခုအတွင်း တိုင်တစ်ခုနောက်သို့ နောက်ကျကျန်နေစေကာ ယာယီလိုင်းမညီမျှမှုများကို ဖန်တီးပေးနိုင်သည်။ PUGAO (Mora) သည် ကျွန်ုပ်တို့၏ အသေးစား circuit breakers အတွက် အပြည့်အဝ အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းကို အသုံးပြုခြင်းဖြင့် ဤလူ့ပြောင်းလဲမှုကို ဖယ်ရှားပေးပါသည်။ Punching, spot-welding, and internal component placement ကို အလိုအလျောက် စက်ယန္တရားများဖြင့် စီမံခန့်ခွဲပြီး တိုင်နှစ်ခုလုံးတွင် တူညီသော အတွင်းခံခုခံမှုနှင့် ထပ်တူကျသည့် စက်ချိန်ချိန်ကို သေချာစေသည်။

အသုံးများသော Diagnostic Field Solutions

• 'ON' အနေအထားသို့ပြောင်းသောအခါ ဆားကစ်ဘရိတ်ကာသည် ချက်ချင်းသွားပါသည်။ အရင်းခံအကြောင်းရင်း- အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာဖြန့်ဖြူးသော ဝိုင်ယာကြိုးများကြားတွင် တိုက်ရိုက်သေနေသော တိုတိုတစ်ခု ရှိနေသည်၊ သို့မဟုတ် အခြေအမြစ်မရှိသော စနစ်တစ်ခုတွင် မြေပြင်ပြတ်တောက်မှု ဖြစ်ပေါ်နေသည်။ ဖြေရှင်းချက်- breaker ကိုခွဲထုတ်ပါ။ လျှပ်ကူးပစ္စည်းတိုများ သို့မဟုတ် ကျိုးနေသော လျှပ်ကာအကျီများကို ရှာဖွေရန် ရေအောက်ဝိုင်ယာကြိုးကြိုးပေါ်ရှိ ကာရံခံနိုင်ရည်စမ်းသပ်ကိရိယာ (megohmmeter) ကို အသုံးပြုပါ။ စုစုပေါင်း စဉ်ဆက်မပြတ် လက်ရှိသည် အမည်ခံအဆင့်သတ်မှတ်ချက်ထက် မကျော်လွန်ကြောင်း သေချာပါစေ။

• terminal port တစ်ခုတွင် အရည်ပျော်ခြင်း သို့မဟုတ် လောင်မြိုက်ခြင်းများ ပေါ်လာသည်။ အရင်းခံအကြောင်းရင်း- တပ်ဆင်စဉ်အတွင်း အကြံပြုထားသော torque အား terminal screw အား တင်းကျပ်ခြင်းမရှိပါ၊ သို့မဟုတ် မကိုက်ညီသောဝိုင်ယာကြိုးအရွယ်အစားများသည် ကြေးနီကြိုးများကို လိမ်ကျစ်သွားစေသည်။ ဖြေရှင်းချက်- မီးလောင်ကျွမ်းနေသော သို့မဟုတ် အောက်ဆီဂျင်ဖြတ်ထားသော ကေဘယ်လ်စွန်းများကို ဖြတ်လိုက်ပါ။ လျှပ်ကာကို ပြန်လည်ချွတ်ပါ၊ သန့်ရှင်းသောဝိုင်ယာကြိုးကို လိုဏ်ခေါင်းပုံစံ terminal clamp ထဲသို့ အပြည့်ထည့်ကာ ဝက်အူအား 2.5 Nm အထိ torque လုပ်ရန် ချိန်ညှိကိရိယာကို အသုံးပြုပါ။

နည်းပညာဆိုင်ရာ FAQ

500V DC စနစ်သည် တစ်ခုတည်းသော ဝင်ရိုးစွန်း ဘရိတ်ကာနှစ်ခုကို ဘေးချင်းယှဉ် ကြိုးပေးမည့်အစား 2-pole breaker ကို အဘယ်ကြောင့် အသုံးပြုရမည်နည်း။

အမှီအခိုကင်းသော single-pole breakers များသည် အတွင်းပိုင်း စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှု မရှိပေ။ ချို့ယွင်းချက်တစ်ခု ဖြစ်ပေါ်လာပါက၊ ဘရိတ်ကာတစ်ခုသည် အခြားတစ်ခုရှေ့တွင် မီလီစက္ကန့်အနည်းငယ်ကို ဖွင့်နိုင်သည်၊ သို့မဟုတ် တစ်ခုသည် လုံးလုံးလျားလျား ပျက်ကွက်သွားနိုင်သည်။ ၎င်းသည် ဆန့်ကျင်ဘက်ရထားလမ်းအား စနစ်အတွင်းသို့ အပြည့်အဝအားဖြည့်ပေးပြီး back-feeding ဗို့အားကို ချန်ထားခဲ့ကာ ဝန်ဆောင်မှုဝန်ထမ်းများကို အန္တရာယ်ဖြစ်စေပြီး စက်ပစ္စည်းများကို ပျက်စီးစေသည်။

အဝင် အပြုသဘောနှင့် အနှုတ်လိုင်းများကို ကြိုးဖြင့်ဖြတ်ပါက Dual arc chambers များအတွင်း၌ မည်သို့ဖြစ်မည်နည်း။

Cross-wiring သည် အတွင်းပိုင်း အစိတ်အပိုင်းများမှတဆင့် လက်ရှိ loop ၏ ဦးတည်ချက်ကို ပြောင်းလဲသည်။ အဆက်အသွယ်များ ကွဲသွားသောအခါ၊ အတွင်းအမြဲတမ်းသံလိုက်များသည် ၎င်းအား သံမဏိအအေးခံလိုင်းများထဲသို့ တွန်းချမည့်အစား စက်လက်ချိတ်ယန္တရားများဆီသို့ လျှပ်စစ်အကွေးကို အောက်သို့ ဆွဲချသွားမည်ဖြစ်သည်။ ပိတ်မိနေသော arc သည် အတွင်းပိုင်းအစိတ်အပိုင်းများနှင့် PA66 အပြင်ဘက်အိမ်ရာများကို လျင်မြန်စွာ အရည်ပျော်သွားမည်ဖြစ်သည်။

ပြင်ပဆိုလာပေါင်းစပ်အကာအရံများအတွင်း မြင့်မားသောပတ်ဝန်းကျင်အပူရှိန်သည် ဤ 2 ဝင်ရိုးစွန်းကိရိယာ၏စွမ်းဆောင်ရည်ကို မည်သို့အကျိုးသက်ရောက်သနည်း။

ကျွန်ုပ်တို့၏ bimetallic အပူလွန်ကဲသည့်ဒြပ်စင်များကို စံ 30°C အခြေခံလိုင်းအဖြစ် ချိန်ညှိထားသည်။ လေဝင်လေထွက်မကောင်းသောပုံးသည် ပတ်ဝန်းကျင်အပူနှင့် ပေါင်းစပ်ထားသော အတွင်းအပူချိန်ကို 55°C သို့တွန်းပို့ပါက C65 2 Pole DC Circuit Breaker အတွင်းရှိ အတွင်းဒြပ်စင်များသည် အချိန်ဇယားထက် တိုးလာပါသည်။ ၎င်းသည် တက်ကြွသောလေဝင်လေထွက်ဖြစ်စေရန် သို့မဟုတ် ပစ်မှတ်ဝန်အား နှောင့်နှေးစေသည့် ၎င်း၏အဆင့်သတ်မှတ်ထားသော တံဆိပ်တန်ဖိုး၏ 83% ခန့်အထိ ထိရောက်သော အပူခရီးစဉ်အဆင့်ကို ရွှေ့ပေးသည်။
