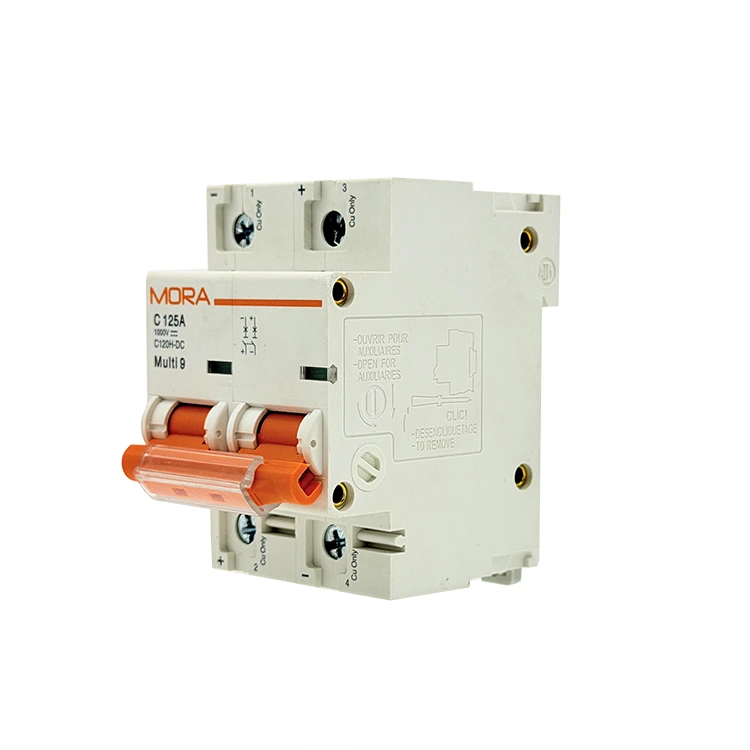

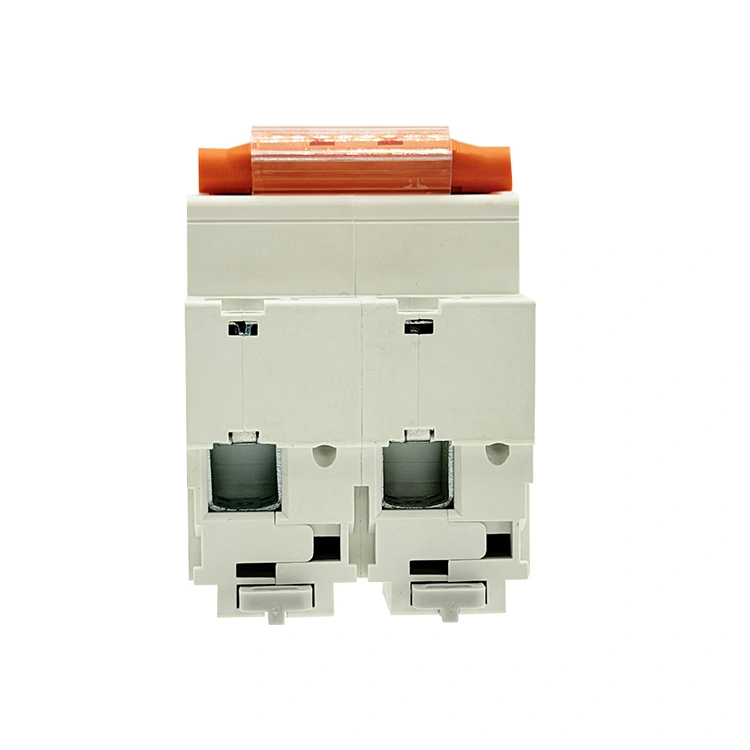

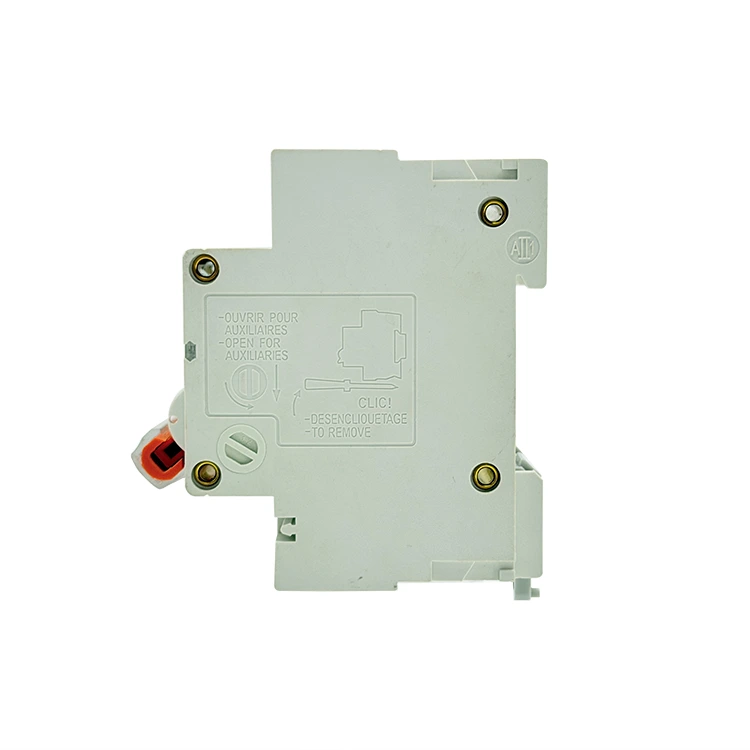

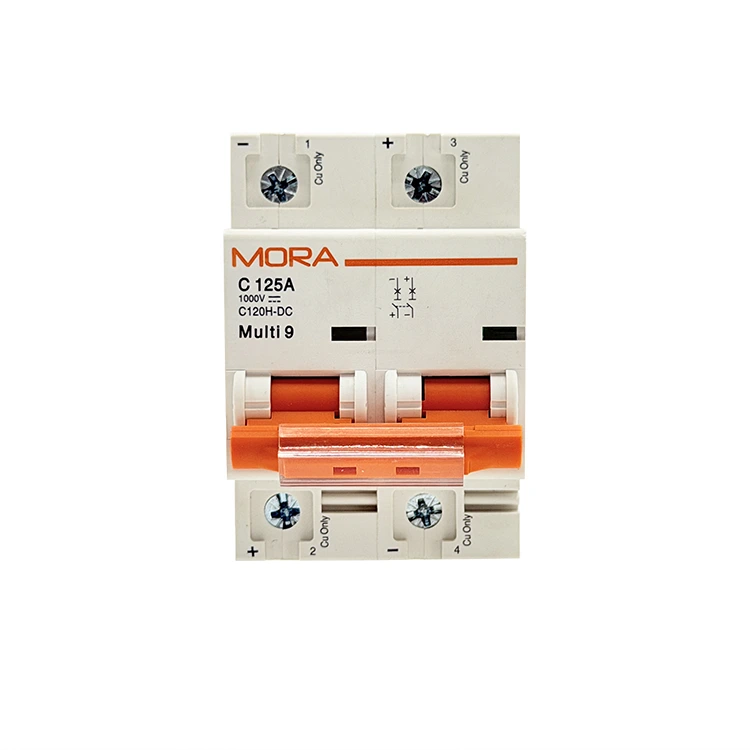

NC Series 2P DC Miniature Circuit Breaker

တရုတ်နိုင်ငံအခြေစိုက် အဆင့်မြင့် NC Series 2P DC Miniature Circuit Breaker စက်ရုံတစ်ခုအနေဖြင့် PUGAO (Mora) သည် စွမ်းဆောင်ရည်မြင့် အပေါက်နှစ်ခုပါသော အကာအကွယ်ခလုတ်များကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားပြီး ကွဲထွက်နိုင်သည့်စွမ်းရည်နှင့် ပိုမိုကောင်းမွန်သော မော်ဂျူလာဘောင်များပါရှိသည်။ ယူနစ်တိုင်းသည် အရေးပါသော တယ်လီကွန်း၊ စွမ်းအင်သိုလှောင်မှုနှင့် စီးပွားရေးလုပ်ငန်းသုံး နေရောင်ခြည်စွမ်းအင်သုံး အခြေခံအဆောက်အအုံများကို ကာကွယ်ရန်အတွက် ယူနစ်တိုင်းသည် အလိုအလျောက် အစက်အပြောက်-ဂဟေဆက်ခြင်းနှင့် ပိုမိုကောင်းမွန်အောင် ပြုပြင်ထားသော အမြဲတမ်း-သံလိုက်နှစ်ခုပါသော အပြေးသမားများကို အသုံးပြုပါသည်။

NC စီးရီးများကို Standard DC Breakers များနှင့် မည်သို့ကွာခြားစေသနည်း။

စက်မှု DC လိုင်းများသည် အရှိန်အဟုန်ဖြင့် ပြောင်းလဲနေပြီး ပိုမိုမြင့်မားသော စွမ်းအင်သိပ်သည်းဆနှင့် ပိုမိုတင်းကျပ်သော အစိုးရအဖွဲ့ဖွဲ့စည်းပုံများဆီသို့ ရွေ့လျားနေသည်။ ရိုးရာလူနေအိမ်တန်း ဘရိတ်ကာများသည် ကျုံ့သွားသောအခါ အပူငွေ့များ ကျဆင်းသွားချိန်တွင် NC Series 2P DC Miniature Circuit Breaker သည် ယုံကြည်စိတ်ချရမှုမြင့်မားသော စီးပွားရေးလုပ်ငန်းဆောင်တာများအတွက် အထူးတလည်တည်ဆောက်ထားသော ဒီဇိုင်းပြန်လည်ပြင်ဆင်ထားသော အတွင်းပိုင်းဖွဲ့စည်းတည်ဆောက်ပုံဗိသုကာကို ပါရှိသည်။

Dual-pole Physical isolation ကို space-saving modular chassis တွင် ပေါင်းစည်းခြင်းဖြင့်၊ NC Series သည် အတွင်းပိုင်း အကွာအဝေးများကို ချဲ့ထွင်ကာ အတွင်းပိုင်း creepage အကွာအဝေး—လျှပ်ကူးပစ္စည်း အစိတ်အပိုင်းနှစ်ခုကြားရှိ လျှပ်ကာပစ္စည်းတစ်ခု၏ မျက်နှာပြင်တစ်လျှောက် အတိုဆုံးလမ်းကြောင်း—- ဒေသအလိုက် ခြေရာခံခြင်း အမှားအယွင်းများကို တားဆီးရန် NC Series သည် ဖြန့်ဖြူးရေးဘုတ်များအတွင်း မျက်နှာစာအိမ်ခြံမြေကို လျှော့ချပေးပါသည်။

High-Density Solar Combiner Hubs

ခေတ်မီနေရောင်ခြည်စွမ်းအင်သုံး တပ်ဆင်မှုများသည် သေးငယ်သော အပြင်ဘက်အကာအရံများအတွင်း ကြိုးထည့်သွင်းမှုများကို ပိုမိုအံဝင်ခွင်ကျဖြစ်စေရန်အတွက် ကျစ်လစ်သောအစိတ်အပိုင်းများ လိုအပ်ပါသည်။ NC Series သည် ဘေးချင်းကပ်လျက် လေဝင်လေထွက်ကို မစွန့်လွတ်ဘဲ ကျစ်လစ်သိပ်သည်းသော အိမ်ရာပရိုဖိုင်အတွင်း 600V DC ကြိုးတစ်ချောင်း၏ အပြုသဘောနှင့် အနုတ်ပြန်ရထားများကို သန့်ရှင်းသော ဘေးချင်းကပ်ခင်း အစုအဝေးပြုလုပ်ခြင်းကို ခွင့်ပြုသည်။

Centralized Telecom Battery ဘဏ်များ

တည်ငြိမ်သောဗို့အားနိမ့်မှအလတ်စားဘက်ထရီအရန်များပေါ်တွင် ဆက်သွယ်ရေးစနစ်များလည်ပတ်နေသဖြင့် rack တစ်ခုလုံးကိုမချဘဲ ချွတ်ယွင်းချက်ရှင်းလင်းရန် အရေးကြီးပါသည်။ ဤသေးငယ်သော circuit breaker သည် အမှီအခိုကင်းသော အကိုင်းအခက်ဆားကစ်ကို အကာအကွယ်ပေးကာ၊ ကပ်လျက်လုပ်ဆောင်မှုများ ဆက်လက်ရှင်သန်နေချိန်တွင် ဘက်ထရီကြိုးတစ်ခုတည်း သို့မဟုတ် အားသွင်းသည့် module များကို ချက်ချင်းအထီးကျန်ဖြစ်စေသည်။

ပစ္စည်းသတ်မှတ်ချက်များ

အောက်ဖော်ပြပါ အင်ဂျင်နီယာမက်ထရစ်သည် ကျွန်ုပ်တို့၏ အလိုအလျောက် စက်ရုံစမ်းသပ်မှုလိုင်းများတစ်လျှောက် အတည်ပြုထားသော အခြေခံလုပ်ငန်းဆောင်ရွက်မှုဘောင်များကို ကိုယ်စားပြုသည်-

NC Series သည် 10kA Breaking Capacity ကို မည်သို့ရရှိသနည်း။

1. Dual-Force Magnetic Blowout Channels များ

မြင့်မားသောဗို့အား 600V DC တွင်၊ လျှပ်စစ် arc တစ်ခုဆွဲခြင်းသည် ပုံမှန် circuit breaker အဆက်အသွယ်များကို လုံးဝ အရည်ပျော်သွားသည့် ဆက်တိုက် arc ပလာစမာဖြစ်ရပ်အဖြစ်သို့ အလွယ်တကူ ပြောင်းလဲနိုင်သည်။ NC Series 2P DC Miniature Circuit Breaker သည် အဆက်အသွယ်လမ်းကြောင်းတစ်ခုစီ၏ တစ်ဖက်တစ်ချက်စီတွင် ထည့်သွင်းထားသော စွမ်းအားမြင့် အမြဲတမ်းသံလိုက်နှစ်ခုဖြင့် ၎င်းကို တိုက်ဖျက်ပေးသည်။ အဆက်အသွယ်များ ကွဲထွက်သွားသောအခါ၊ ဤသံလိုက်များသည် ငွေရောင်ပြားများကို တွန်းထုတ်ပြီး ၄င်းကို ခွဲပြီး ၄.၅ မီလီစက္ကန့်အတွင်း အအေးခံသည့် လေးလံသော 11-plate သံလိုက်အဝိုင်းထဲသို့ မှုတ်ထုတ်ကာ လမ်းကြောင်းအတိုင်း သံလိုက်စက်ကွင်းတစ်ခု ဖန်တီးပေးသည်။

2. High-Speed ​​Mechanical Trip Cross-Linkage

ထင်ရှားသော ဝင်ရိုးစွန်းနှစ်ခုကိုဖြတ်၍ အပြုသဘောနှင့် အနုတ်ရထားများကို ပိုင်းခြားခြင်းသည် လမ်းနှစ်ခုစလုံးကို တစ်ချိန်တည်းတွင် ပွင့်ရမည်ဟု ဆိုလိုသည်။ NC Series သည် စက်ယန္တရားနှစ်ခုလုံးကို သော့ခတ်ထားသည့် အတွင်းပိုင်း ချိတ်ဆက်ထားသော ခရီးဘားကို အသုံးပြုသည်။ အပြုသဘောဘက်တွင် overcurrent ချို့ယွင်းမှုဖြစ်ပေါ်ပါက၊ အတွင်းဘားသည် အနုတ်လက္ခဏာဝင်ရိုးစွန်းကို စက်ပိုင်းဆိုင်ရာအရ ချက်ချင်းဆိုသလို လည်ပတ်စေပြီး ပြီးပြည့်စုံသော galvanic isolation ကိုပေးကာ အန္တရာယ်ရှိသော ဗို့အားပြန်ဖြည့်သွင်းခြင်းကို ကာကွယ်ပေးပါသည်။

3. အလိုအလျောက် လေဆာ အစက်အပြောက်-ဂဟေဆော်ခြင်းနှင့် ချိန်ညှိခြင်း

လက်ဖြင့် အစိတ်အပိုင်းများ တပ်ဆင်ခြင်းသည် ဝင်ရိုးနှစ်ခုကြား မညီမညာသော အတွင်းခံအားကို ဖြစ်စေနိုင်သည့် ဖွဲ့စည်းပုံ ကွဲလွဲမှုများကို မိတ်ဆက်ပေးသည်။ PUGAO (Mora) သည် အပြည့်အဝ အလိုအလျောက် မိုက်ခရို-ဘရိတ်ကာ ထုတ်လုပ်မှုလိုင်းတွင် NC Series ကို ထုတ်လုပ်ခြင်းဖြင့် ဤလူ့ပြောင်းလဲမှုကို ဖယ်ရှားပေးပါသည်။ အဆင့်မြင့်လေဆာအစက်အပြောက်-ဂဟေဆက်စက်များသည် ကြေးနီအချွန်များ၊ bimetals များနှင့် သံလိုက်ကွိုင်များကို တိကျသောဂျီဩမေတြီချိန်ညှိမှုအဖြစ် သော့ခတ်ထားပြီး၊ မျှတသောအတွင်းပိုင်းခံနိုင်ရည်များနှင့် ထုတ်လုပ်ရေးနေရာတိုင်းတွင် လိုက်ဖက်သော ခရီးအကွေးများကို သေချာစေသည်။

Field Installation Protocol

1. Zero Voltage ကို စစ်ဆေးပါ-လှည့်ပတ်အား လျှော့ပါ။ ရေစီးကြောင်းရှိ နေရောင်ခြည် ချိတ်ဆက်မှု ဖြတ်တောက်ခြင်း ခလုတ်များ သို့မဟုတ် ဘက်ထရီ သီးခြားခွဲထုတ်ခြင်း လင့်ခ်များအားလုံးကို ဖွင့်ပါ။ terminal ports များထဲသို့ ဝါယာများမထည့်မီ 0V ရှိနေကြောင်း အတည်ပြုသည့် အပြုသဘောနှင့် အနှုတ်အဝင်ကြိုးများကို စမ်းသပ်ရန် ဒစ်ဂျစ်တယ် မာလ်တီမီတာကို အသုံးပြုပါ။

2. DIN ရထားပေါ်သို့ လျှပ်တစ်ပြက်ရထားတွဲ။ ပုံမှန် 35mm DIN ရထားလမ်းပေါ်တွင် NC စီးရီးဘောင်၏အပေါ်ဘက်အနောက်ကွင်းပိတ်ကို ချိတ်ပါ။ စပရိန်ထည့်ထားသော ပလပ်စတစ်ဆလိုက်ဒါသည် ရထားလမ်းနှင့် ဆန့်ကျင်ဘက်အနေအထားသို့ တင်းတင်းကြပ်ကြပ်ဆွဲယူသွားသည်အထိ ဘူး၏အောက်ခြေအစွန်းကို တင်းတင်းကျပ်ကျပ်ဖိထားပါ။

3. Polarity အမှတ်အသားများကို ချိန်ညှိပါ-Polarity Match NC Series 2P DC Miniature Circuit Breaker ၏ ရှေ့မျက်နှာစာတွင် ရိုက်နှိပ်ထားသော (+) နှင့် (-) သင်္ကေတများကို စစ်ဆေးပါ။ သင်၏အဝင်အပြုသဘောဆောင်သောကေဘယ်လ်ကို Pole 1 ၏ထိပ်သို့ချိတ်ဆက်ပြီး သင်၏အဝင်အနှုတ်ကြိုးကို ဝင်ရိုး 2 ၏ထိပ်သို့ချိတ်ဆက်ပါ။ သတိပေးချက်- ဤအပြင်အဆင်ကို ပြောင်းပြန်လှန်ခြင်းက အတွင်းပိုင်းသံလိုက်များကို အအေးခံချောင်းများထဲသို့ တွန်းပို့ခြင်းမှ တားဆီးပေးသည်။

4. Torque Terminal Screws-လုံခြုံသောချိတ်ဆက်မှု။ သန့်စင်ထားသော ကြေးနီဝိုင်ယာကြိုးများကို ဖြတ်ထားသော ဥမင်ကြိုးများထဲသို့ အပြည့်ထည့်ပါ။ ချိန်ညှိထားသော torque ဝက်အူလှည့်ကို အသုံးပြု၍ terminal screw များကို 2.0–2.5 Nm သို့ တင်းကျပ်ပါ။ လျော့ရဲနေသော terminal ချိတ်ဆက်မှုများသည် အချိန်မတန်မီ အပူလွန်သွားခြင်းကို ဖြစ်စေသည့် ဒေသအလိုက် အပူကိုထုတ်ပေးသည်။

လျှောက်လွှာ FAQ

NC Series 10kA breaking capacity သည် ဘက်ထရီစနစ်များအတွက် standard 6kA အစားထိုးမှုများထက် အဘယ်အရာက ပိုမိုလုံခြုံစေသနည်း။

ဘက်ထရီ ဘဏ်များသည် တိုက်ရိုက် ချို့ယွင်းနေချိန်အတွင်း ကြီးမားသော ပတ်လမ်းလျှပ်စီးကြောင်းများကို မီလီစက္ကန့်အတွင်း ပေးပို့နိုင်ပါသည်။ 6kA သာ အဆင့်သတ်မှတ်ထားသည့် ဘရိတ်ကာတစ်ခုသည် ၎င်း၏စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်ထက်ကျော်လွန်ပါက အဆက်အသွယ် ဂဟေဆော်ခြင်း သို့မဟုတ် အိုးအိမ်ပေါက်ပြဲခြင်းတို့ကို တွေ့ကြုံနိုင်သည်။ NC Series 2P DC Miniature Circuit Breaker ၏ အဆင့်မြှင့်ထားသော 10kA အဆင့်သတ်မှတ်ချက်သည် အဆိုပါ ပြင်းထန်ပြီး စွမ်းအင်မြင့် ဘက်ထရီရှော့တိုက်ထားသော ဆားကစ်များကို ဘရိတ်ကာအိမ်များကို မပျက်စီးစေဘဲ သို့မဟုတ် အနီးနားရှိ အစိတ်အပိုင်းများကို မထိခိုက်စေဘဲ ဘေးကင်းစွာ ရှင်းလင်းနိုင်စေကြောင်း အာမခံပါသည်။

NC စီးရီး 2P ဘရိတ်ကာသည် ပိုမိုမြင့်မားသော DC ဗို့အားများကို ကိုင်တွယ်ရန် စီးရီးကွင်းပတ်တစ်ခုတွင် ကြိုးတပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ သင့်စနစ်တွင် ဗို့အားတစ်ခုတည်း-ဝင်ရိုးစွန်းအဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်ပါက၊ သင်သည် အပြုသဘောဆောင်သောလျှပ်ကူးပစ္စည်းအား ဝင်ရိုးစွန်းနှစ်ခုလုံးတွင် အစီအရီဖြင့် လည်ပတ်နိုင်သည် (ဝင်ရိုးစွန်း 1 ၏ထိပ်သို့ဝင်ခြင်း၊ ဝင်ရိုးစွန်း 1 ၏အောက်ခြေမှ ခုန်ဆင်းပြီး ဝင်ရိုးစွန်း 2 ၏အောက်ခြေမှထွက်ခြင်း)။ ၎င်းသည် သီးခြား arc အခန်းနှစ်ခုရှိ စုစုပေါင်းဗို့အားကို ပိုင်းခြားပေးကာ ဘရိတ်ကာသည် ပိုမိုမြင့်မားသော ဗို့အားများကို ဘေးကင်းစွာ စီမံခန့်ခွဲနိုင်စေပါသည်။

အလုံပိတ်ပြင်ပအကာများအတွင်း မြင့်မားသောပတ်ဝန်းကျင်အပူရှိန်အတွက် ဒီဇိုင်းအင်ဂျင်နီယာများက မည်သို့ထည့်သွင်းသင့်သနည်း။

အတွင်းပိုင်း bimetallic strips များကို 30°C ၏ စက်ရုံစံအခြေခံလိုင်းဖြင့် ချိန်ညှိထားသည်။ ပတ်ဝန်းကျင်အပူနှင့် နေရောင်တိုက်ရိုက်ရှိသော လေဝင်လေထွက်မရှိသော ပြင်ပပေါင်းစပ်သေတ္တာအတွင်းတွင် တပ်ဆင်ထားသည့်အခါ အတွင်းပိုင်းအပူချိန် 55°C အထိ တွန်းပို့သောအခါတွင်၊ bimetallic ဒြပ်စင်များသည် ကြိုတင်တိုးချဲ့ထားသည်။ ၎င်းသည် အမှန်တကယ် thermal trip point ကို ၎င်း၏ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၏ 83% မှ 85% အထိ လျှော့ချပေးသည်။ အနှောင့်အယှက်ဖြစ်ခြင်းမှ ကာကွယ်ရန်၊ အင်ဂျင်နီယာများသည် passive cooling louvers များကို ပေါင်းစပ်ခြင်း သို့မဟုတ် standard thermal derating tables ကိုအသုံးပြုခြင်းဖြင့် breaker rating ကို အရွယ်အစားမြှင့်သင့်သည်။
